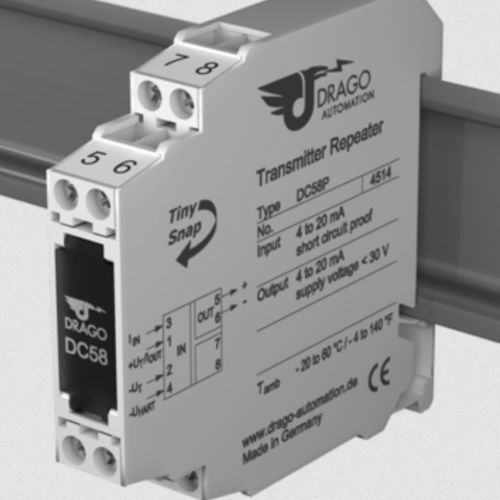

通信反復ディスプレイ DC 58 P

電流絶縁

パッシブトランスミッタリピータDC58は、2線式トランスミッタの電源供給と4～20mA標準信号の絶縁に使用します。 コスト最適化設計 標準的なアプリケーションのための経済的な分離 奥行きわずか60mm、幅11.2mm 経済的な標準端子箱に設置可能 入出力間のガルバニック絶縁 寄生電圧やグランドループによる誤測定からの保護 EN 61140に準拠した保護分離 許容できない高電圧から作業員や下流の機器を保護 電源不要 配線が削減され、ラインへの影響がなくなるため、コスト削減が可能 5年保証 納品日から5年以内に発生した不具合は、弊社工場にて無償修理（送料・保険料は送り主負担） 制御システムからの24V電源は、低電圧降下で2線式トランスミッタに転送されます。トランスミッタのループ電流はDC58の出力でガルバニック絶縁されています。さらに、測定入力は4線式トランスミッタからのアクティブ4～20mA信号に対応しています。 HARTトランスミッタとの通信には、端子4に250オームの抵抗を内蔵しています。幅11.2mmのスリムな筐体は、DINレール上のスペースを大幅に節約します。メンテナンス要員や下流の機器を許容できない高電圧から保護するため、DC 58はEN 61140に準拠した保護分離機能を備えています。 補助電源は電流ループから歪ませることなく供給されるため、DC58は追加電源を必要としません。これにより、設置時のコストを削減できるだけでなく、信頼性も向上します。
