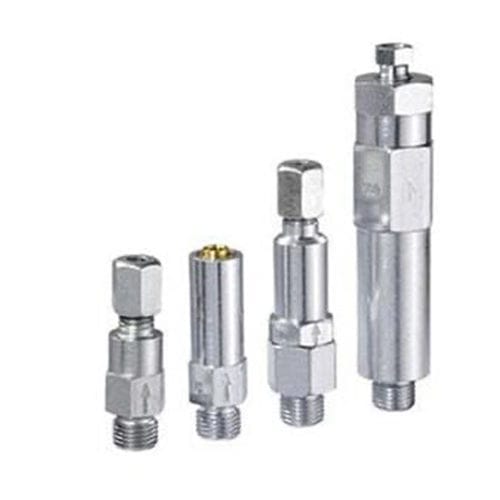

容量式調合バルブ ZV

精密グリースオイル用

1ストロークあたり5～1000 mm³の潤滑油を吐出できます。一般産業で工作機械のベアリングに潤滑油を供給するために、空気圧ポンプまたはダイナミック電動ポンプを備えた単一ライン潤滑システムで主に使用されます。 オイルまたはグリースを使用することができます。 作動システム 作動には圧力パルスが必要です。このパルスの結果、吐出ピストンはリターンバルブに向かって高速で移動します。このストローク移動により、特定の潤滑油量（吐出量）がリターンバルブから吐出されます。ストロークの完了後、吐出バルブは接続孔を閉じます。吐出プロセスが終了し、リターンバルブが閉じます。潤滑サイクルの完了とそれに続くメインラインのリリーフ後、吐出バルブはその開始位置でスプリングで押されます。こうして、吐出バルブと吐出エレメント本体の間の遊びを介して、潤滑剤が再充填されます。 定量バルブが適切に機能するには、急激な圧力上昇が必要です。 適合ポンプab-h, ab-p, am. 用途 ポンプに接続されたこれらのバルブは、小型機械のアプリケーションや、オイルまたは流体グリースを使用したシングルポイント潤滑の摩擦ポイントに、それぞれの量の潤滑油を移送するのに最適です。 主な特徴 - 吐出量：5～1,000 mm³まで - 接続：圧縮継手またはプッシュイン接続 Ø 4 mm
