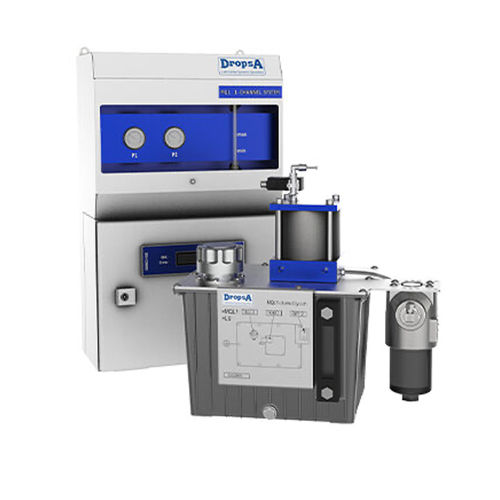

H1は、CNCマシニングセンター、トランスファーライン、フライス盤などに推奨されるMQL潤滑システムで、外部潤滑と内部潤滑(主軸貫通)の両方に使用できます。
この潤滑ソリューションは、シングルスピンドルおよびマルチスピンドル(同じøの冷却チャンネルを持つ工具が同時に稼動-最大4本)にも使用されます。
H1システムはエアロゾルを発生させ、スピンドル内の供給チャンネルから直接工具に供給します。標準装備では、空気圧を最大16 barまで上げることができ、自動モードでは、システムは最大可能量のオイルと空気を供給します。
自動補給システム(オプション)または高圧バージョン(11 bar以上)の代替モデルを選択することも可能です。
統合制御を装備し、インターフェイス(Profibus、イーサネット、I/O)を介して工具パラメータを自動調整します。
システム構成
- エアゾールシステム(統合制御ユニット)
- 補充ユニット
- スピンドルバルブ(ボールバルブ)
- オプション分配器
主な特徴
- 最大空気圧: 11 bar
- 粘度: 10~60 mm²/s
- 接続2-4
- 電圧: DC24V
- ノズル数: 5
- 吸入空気圧: 4-16 4-25 bar
- 制御空気圧3-8バール
---
