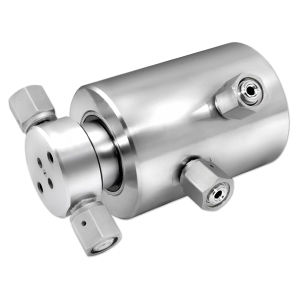

化学製品ロータリージョイント OB-06112

2流路航空用衛生燃料補給システム

概要
2流路の回転継手 OB-06112 は、周回衛星に搭載される宇宙用太陽光発電パネルへの組み込みを想定して設計されています。本機はコンパクトな筐体と、大気・宇宙環境での圧力保持を満たすために選定された特殊シール材を特徴とします。

プロジェクト仕様

• 業界：航空宇宙
• 媒体タイプ：化学流体
• 環境：大気 / 宇宙
• 材質：ステンレス鋼
• 最大圧力：2,425 PSI [167 BAR]
• 最大回転速度：0.022 RPM

機械的詳細

• 流路数：2
• 流路径径：0.188" [4.8 mm]
• 貫通穴：無し
• 外径：2.938" [74.6 mm]
• 長さ：5.230" [132.8 mm]

特徴

• 顧客装置や限られた衛星スペースへ組み込むためのカスタムコンパクト設計
• 用途環境の圧力保持要件を満たすための特殊シール材の採用
• 周回衛星上の宇宙用太陽光発電パネル向けに設計

関連プロジェクト / コンテキスト

• 関連業界：航空宇宙
• 類似プロジェクトでの属性：2流路；流路径が0.125" [3.18 mm]未満の事例（参照グルーピング）；回転速度 0–24 RPM（参照グルーピング）；圧力範囲 200–6,499 PSI [14–448 BAR]；材質：ステンレス鋼；環境：大気 / 宇宙

技術的特徴 / 仕様

• 業界：航空宇宙
• 媒体タイプ：化学流体
• 環境：大気 / 宇宙
• 材質：ステンレス鋼
• 最大圧力：2,425 PSI [167 BAR]
• 最大回転速度：0.022 RPM
• 流路数：2
• 流路径径：0.188" [4.8 mm]
• 貫通穴：無し
• 外径：2.938" [74.6 mm]
• 長さ：5.230" [132.8 mm]
• 設計メモ：組み込み向けカスタムコンパクト設計；圧力保持のための特殊シール材採用
