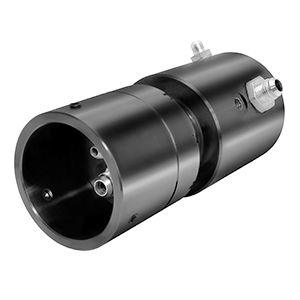

オイルロータリージョイント NP-12206022流路風力タービン用スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- オイル
- 流路数
- 2流路
- 応用
- 風力タービン用
- 素材
- スチール製, カーボン
- その他の特徴
- 多通過
- 回転速度
最大: 18 rpm
(113.1 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 448 bar
(6,498 psi)最少: 14 bar
(203 psi)- 公称サイズ
150.9 mm
(5.941 in)
詳細
概要
風力タービンのブレードピッチシステム向けに設計された2通路ロータリーユニオン。クリアランスを小さくした設計と、顧客指定のインターフェースを組み合わせ、特定のシールおよび接続要件に対応します。
適用 / 環境
機械的 / 寸法の詳細
材料と性能
関連プロジェクト属性（この製品ページより）
技術仕様
風力タービンのブレードピッチシステム向けに設計された2通路ロータリーユニオン。クリアランスを小さくした設計と、顧客指定のインターフェースを組み合わせ、特定のシールおよび接続要件に対応します。
適用 / 環境
- 業界: 再生可能エネルギー
- 想定用途: 風力タービン ブレードピッチシステム
- 環境: 屋外
- 媒体タイプ: 油
機械的 / 寸法の詳細
- 通路数: 2
- 通路寸法: 0.669" [17 mm], 0.801" [20.3 mm]
- 貫通穴径: 0.610" [15.5 mm]
- 直径: 5.940" [150.9 mm]
- 全長: 14.190" [360.4 mm]
- 最大回転速度: 18 RPM
材料と性能
- 材料: カーボン / 合金鋼
- 最大圧力: 4,350 PSI [300 BAR], 725 PSI [50 BAR]
関連プロジェクト属性（この製品ページより）
- 回転速度（RPM）カテゴリ: 0 - 24 RPM
- 圧力カテゴリ: 200 - 6,499 PSI [14 - 448 BAR]
- 参照される通路寸法カテゴリ: 0.500" - 0.749" [12.70 mm - 19.02 mm]; 0.750" - 0.999" [19.05 mm - 25.37 mm]
- 貫通穴カテゴリ: 1" 未満 [25.4 mm]
技術仕様
- モデル / プロジェクトID: NP-1220602
- タイプ: 2通路ロータリーユニオン
- 業界: 再生可能エネルギー（風力タービン ブレードピッチ）
- 媒体: 油
- 環境: 屋外
- 材料: カーボン / 合金鋼
- 最大圧力: 4,350 PSI [300 BAR] および 725 PSI [50 BAR]
- 最大速度: 18 RPM
- 通路寸法: 0.669" [17 mm]; 0.801" [20.3 mm]
- 貫通穴径: 0.610" [15.5 mm]
- 全径: 5.940" [150.9 mm]
- 全長: 14.190" [360.4 mm]
