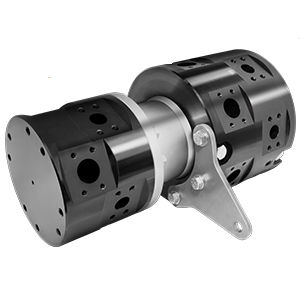

オイルロータリージョイント SH-0790002

2流路重荷重用引き上げ設備用

概要
コンテナ船の積み降ろし作業向けの次世代コンテナガントリークレーン用に設計されたカスタム2通路ロータリーユニオン。クレーン組み込み時の寸法・重量制約を考慮して設計されており、構成部品はDFAR準拠の材料を使用、アセンブリはABS認証を受けています。

主な仕様

• 業界：海事 / 重機
• 用途：船舶でのコンテナ荷役用コンテナガントリークレーン
• 媒体タイプ：その他
• 使用環境：屋外
• 材料：炭素鋼 / 合金鋼
• 最大圧力：200 PSI [14 BAR], 4,000 PSI [276 BAR]
• 最大回転速度：1 RPM

通路および形状

• 通路数：2
• 通路サイズ：1.500" [38.1 mm], 2.000" [50.8 mm]
• スルーボア（Through Bore）：なし
• 外径：14.880" [378 mm]
• 長さ：26.720" [678.7 mm]

関連プロジェクトのパラメータ

• 関連プロジェクトで参照される回転速度（RPM）範囲：0 - 24 RPM
• 関連プロジェクトで参照される圧力範囲：200 - 6,499 PSI [14 - 448 BAR]
• 関連プロジェクトで参照される材料群：炭素鋼 / 合金鋼
• 参照される使用環境：屋外

技術仕様

• 港湾ターミナルのコンテナガントリークレーン用途向けに設計
• 独立した2つの流体通路（1.500" (38.1 mm) と 2.000" (50.8 mm)）
• 供給可能な最大圧力：指定のとおり一方のレンジで最大4,000 PSI (276 BAR)、もう一方で200 PSI (14 BAR)
• 低回転速度対応（運転速度 1 RPM を想定）
• スルーボアなし
• 外径約14.880" (378 mm)、軸長約26.720" (678.7 mm)
• 構造材料：炭素鋼および合金鋼；使用される材料はすべてDFAR準拠
• 認証：ABS認証
• クレーンへの組み込みに伴う寸法・重量制約に最適化されたカスタム設計
