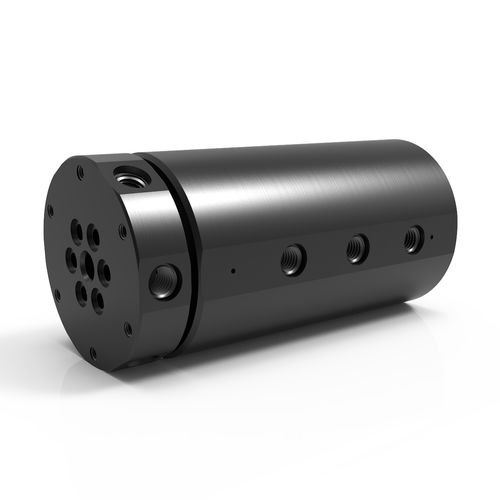

水用ロータリージョイント SE 6

オイル空気用6流路

説明
DSTIのSEシリーズ6回路ロータリーユニオンは、6つの独立した流路を備えたコンパクトで高圧対応の設計です。SEモデルはシャフトとハウジングの側面に標準でねじ込み接続を備え、フェイス/フラッシュ取り付け用の軸方向Oリングシールをオプションで指定可能です。流体と電気/データの同時伝送のため、DSTIの電気用スリップリングと直接統合できるよう設計されています。

主な特長

• 複数の媒体経路を可能にする6つの独立流路。
• スペース制約のある設置向けのコンパクト設計。
• 標準は側面（ラジアル）ねじ接続、オプションで軸方向Oリングフェイスシール対応。
• 流体と電気/データの複合伝送のためスリップリングとの直接統合設計。

最大圧力 — オプション

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20,000 PSI [1,375 BAR] — HPS
• その他 — カスタム対応可能

最大回転速度 — オプション

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• その他 — カスタム対応可能

接続タイプ — オプション

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• 中圧対応 — HPS
• その他 — カスタム対応可能

適合媒体 — オプション

• 空気/ガス — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 化学薬品 — GPS, SCS, HPS
• クーラント — SE, GP, GPS, SCS, HPS
• DI/水道水 — GPS, SCS, HPS
• 食品対応 — SCS
• 油/油圧 — SE, GP, GPS, SCS, HVH, HPS
• 蒸気 — カスタム対応
• 水/グリコール — SE, GP, GPS, SCS, HPS

注意 / 媒体とシールに関する指針

• 水/グリコールやクーラントは防錆剤を含むこと。
• 油/油圧媒体は標準シール用に石油系であること；高温や攻撃性媒体には代替シール材が必要。

構成例（モデルデータ）

• 例部品: SE-1161 [SEM-1161]
• 接続: #4 SAE‑ORB（同等のG1/8"‑28 BSPPオプションあり）
• 通路サイズ: 0.187" [4.75 mm]
• 直径: 2.937" [74.6 mm]
• 長さ: 6.094" [154.79 mm]
• スルーボア: 0.375" [9.525 mm]
• 最小トルク（無圧、油/油圧）：54 in‑lbs [6.1 Nm]
• ダウンロード: カタログPDF、図面PDF、DWG (2D)、STEP (3D)、設置・取り付け資料

取り付けとインターフェース

• 標準: シャフト側のラジアル（側面）ねじ接続 SAE‑ORB または BSPP（軸方向オプションが選択されていない場合、側面ポートが標準）。
• オプション: フェイス/フラッシュ取付用の軸方向Oリングフェイスシール（注文時指定）。
• オプションのインターフェース: シャフトフランジ取り付け、ハウジングフランジ取り付けを用意。
• シャフト接続オプション: ラジアルおよび軸方向接続；ねじ付き取り付け穴あり。

統合とカスタマイズ

• 流体と電気/データの複合伝送のため、スリップリングと直接統合するよう設計。
• プロジェクト要件に応じたカスタム変更や取り付けインターフェースの提供が可能。

特性 / 技術仕様

• Series: SE Series (6回路)
• 通路数: 6つの独立通路
• 最大圧力: 最大7,500 PSI [515 BAR]（シリーズ能力；他シリーズやカスタムオプションあり）
• 最大回転速度: 最大300 RPM（シリーズ能力；他の速度オプションあり）
• 最大真空度: 30 HG
• 使用温度範囲: 0 °F〜220 °F [-18 °C〜105 °C]（高温は代替シール材が必要）
• ハウジング材質: 炭素鋼（ブラックオキサイド処理）
• シャフト材質: 炭素鋼（ブラックオキサイド処理）
• 接続タイプ: SEシリーズはSAE‑ORBおよびBSPPを標準装備；他のねじタイプはシリーズにより対応
• 適合媒体: 空気/ガス、クーラント、油/油圧、 水/グリコール（上記媒体指針参照）
• オプション取付: シャフトフランジ、ハウジングフランジ、フェイス/フラッシュ取付（注文時指定）
• ドキュメント: SE Series カタログPDF；Installation & Mounting PDF；モデル図面および2D/3Dファイル（DWG/STEP）
