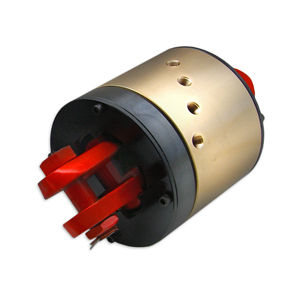

ガス用ロータリージョイント XF-06224

4流路石油産業用真ちゅう製

概要
顧客指定の荷重支持スイベル上に直接取り付けるために設計された4通路の回転継手です。油・ガス用途向けで、スイベルを介して4本のエアラインを通し、ラインをねじることなく360°の連続回転を可能にします。

プロジェクト仕様

• 業界：Oil & Gas
• 媒体：ガス
• 環境：屋外
• 材質：真鍮
• 最大圧力：100 PSI (7 BAR)
• 最大速度：6 RPM
• 通路数：4
• 通路径：0.250 in (6.4 mm)
• 貫通穴径：3.300 in (83.8 mm)
• 直径：5.937 in (150.8 mm)
• 長さ：5.500 in (139.7 mm)

関連プロジェクト（概要）

• 業界：Oil & Gas
• 通路数：4 - 5 通路
• 通路径範囲：0.250 in - 0.374 in (6.35 mm - 9.50 mm)
• 回転速度 (RPM)：0 - 24 RPM
• 圧力 (PSI)：0 - 199 PSI (0 - 14 BAR)
• 媒体：ガス
• 材質：真鍮
• 貫通穴範囲：3.0 in - 5.9 in (76.2 mm - 149.9 mm)
• 環境：屋外
• オプション：荷重支持; 付加価値コンポーネント

関連業界

• Oil & Gas

関連リンク（トピック）

• カスタムソリューション
• 電気スリップリング
• 能力とサービス
• 導入事例
• QHSE

特長 / 技術仕様

• モデル / プロジェクトID：XF-06224
• 機能：荷重支持スイベルを通してエアラインを転送する4通路の回転継手、360°連続回転対応
• 媒体：ガス
• 材質：真鍮製
• 最大圧力：100 PSI (7 BAR)
• 最大回転速度：6 RPM（連続回転を想定）
• 通路数：4
• 各通路径：0.250 in (6.4 mm)
• 貫通穴径：3.300 in (83.8 mm)
• 外径：5.937 in (150.8 mm)
• 長さ：5.500 in (139.7 mm)
• 用途：屋外のoil & gas用途向け、顧客指定の荷重支持スイベル上に直接取付け
