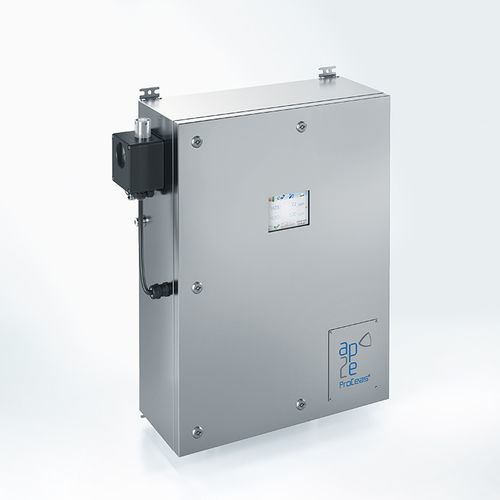

バイオガス分析器 ProCeas®

自然ガス水用アンモニア

製品概要
ProCeas®は、さまざまな用途における微量ガス状汚染物質のリアルタイム測定のために設計されたターンキーのマルチガス分析装置です。特許技術であるOFCEAS®（Optical Feedback Cavity Enhanced Absorption Spectroscopy）およびLPS®（Low Pressure Sampling）を採用し、異なるガスマトリクスに対して干渉のない高精度な測定を提供します。低圧サンプリング設計により、サンプルの加熱や乾燥が不要となり、汚染物質の喪失を防ぎ、設置および保守コストを大幅に低減します。

技術
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS) と Low Pressure Sampling (LPS)。

利点

• 用途に合わせて最適化可
  微量濃度でのマルチガス測定が可能で、測定ガスの組合せをカスタマイズできます。
• 長期にわたる精度保持
  オンライン/オフライン測定に対応し、再較正やセンサ交換を必要としません。
• 運用コストと複雑性の低減
  マルチポイント測定が可能で、ゼロガスやキャリアガスを必要とせず、操作が容易で保守負担が少ないです。
• 効率性の向上
  汚染物質のリアルタイム監視・検出により迅速な是正措置が可能となり、ダウンタイムを削減しプロセスを最適化します。
• インフラ保護に寄与
  リアルタイムで汚染物質を特定し、炭素ベッド、パイプライン、タービン等のメンテナンス負荷を低減するためのプロセス調整を可能にします。
• コスト削減
  腐食の予防によりメンテナンス費用を削減し、インフラの寿命を延ばします。
• 製品品質の一貫性
  工程の各段階でガス純度を確保します。
• 環境および安全の確保
  流動するガスの純度を保証し、汚染による腐食から生じる漏洩や爆発リスクを防止、またCCS用途でのCO2注入効率を改善します。

適合性と認証

• 測定適合性：Northern Lights仕様（最新版）；ISO 14687（燃料電池モビリティ、PEM）；ISO 19880（流通施設・燃料供給所における水素品質）；ISO 21087（水素燃料の分析手法）；ISO 2612:2023（NH3測定：バイオメタンおよび天然ガス）；食品・飲料業界向けCO2純度基準。
• 認証：危険区域向け認証（例）：ATEX Zone 1 & 2、IECEx/UKEX Zone 1、Class I Division 1 Groups B,C,D T6（LNG/NG用途）；RNG/バイオガス用途向けのATEX/IECEx/UKEXバリアント（地域/ゾーンにより進行中のバリアントあり）。

用途

• CCUS（炭素回収・利用・貯留）：CO2中の汚染物質および微量不純物（H2O、O2、SO2、NOx、H2S、CO、NH3、CH4、CH2O）のリアルタイム分析により、腐食の防止と注入効率および貯留の健全性を向上。
• 水素純度：HCl、H2O、H2S、HCOOH、CH2O、NH3などの重要な不純物を検出し、ISO 14687およびISO 19880（Hydrogen Grade D）への適合を支援。
• 水素製造・電解槽プラント：電解やSMRで生成される水素中の不純物をオンライン監視し、下流機器を保護。
• 燃料電池システム監視：PEMやSOFCシステムのH2および空気流の純度を測定し、触媒中毒を防止。
• アンモニアクラッキングによる水素生成：NH3、H2O、N2、NOxを検出して変換効率と生成水素の純度を確認。
• 天然ガス（NG）及び液化天然ガス（LNG）：H2S、CO2、H2O等の汚染物質を監視し、製品品質を確保しインフラを保護。
• RNG・バイオガス：堆肥ガスやバイオガスのアップグレード/バイオメタン精製のため、NH3、CH4、H2O、H2S、CO2、O2を連続測定。
• 化学・石油化学、塩素工場、プロピレン生産、合成燃料、Power-to-Xプロセス：プロセス保護と製品品質確保のための微量汚染物質監視。
• 肥料・尿素生産、低温空気分離装置（ASU）、パイプライン網監視、研究所、国立計量研究所：高精度微量ガス測定、校正支援および研究用途。

測定対象ガス（例）
二原子：H2, O2
窒素関連：NH3, NO, N2O, NO2, HCN
硫黄化合物：H2S, COS, CS2, SO2
酸化物：CO2, H2O, CO
ハロゲン化合物：HF, HBr, HCl
アルデヒド：CH2O
炭化水素：CH4, C2H2, C2H4, C2H6
酸：CH2O2（および関連化合物）
その他の測定範囲/化合物はお問い合わせください。

性能（概要）
直線性： < 1% の読み取り値、R2 > 0.999
再現性：3 x LoD または ±0.5% 相対
LoD：60 秒期間での 3σ（σ = 標準偏差）
ゼロドリフト：無視できる程度

アクセサリ（概要）
必須

• プローブ（フィルターおよびソニックノズル）
• サンプリングライン
• ポンプシステム

オプション / 統合

• キャビネット組み込み ATEX II3G Ex pxb IIC T3 Gb
• 空調システム
• Ex p (ATEX II 2G Ex pxb IIC T3 Gb)
• Ex d [ATEX: II2G (Ex db IIB+H2 T6 Gb), IECEx: (Ex db IIB+H2 T6 Gb)]
• 渦流冷却
• アナログ/デジタル入出力
• リモート接続用モデム

ダウンロード（提供あり）
ProCeasの技術データシートおよびパンフレット（CO2/CCS汚染物質、RNG・バイオガス汚染物質、NG・LNG汚染物質、H2純度）や関連する水素インフォグラフィックおよび業界向け資料がメーカーより提供されます。

仕様 / 技術データ

• 電源：110 … 230 VAC, 50 … 60 Hz
• 消費電力：最大 150 VA、安定時 80 VA（ラック／壁取り付け構成による）
• 環境条件：ラック版：+10 … +35 °C；壁取付：-10 … +60 °C；湿度：10 … 90% RH 非結露
• 計測用圧縮空気（Ex p版）：塵埃無、油分無、乾燥、周囲温度、5 … 7 bar、最大 5.5 m³/h、品質 1-2-1（ISO 8573）
• 筐体：壁取付ステンレスエンクロージャ 800 x 600 x 250 mm（パージコントローラなし）；19" 4U ラック（ベンチトップ／キャビネット統合用）
• 防護等級：IP32（ラック）；IP65（壁取付版、Ex d版は IP66）
• 通信インターフェース：USB、Modbus TCP/IP、RS232、RS485 (RJ45)、VGA、Ethernet経由のリモートアクセス；アナログI/Oオプション
• 測定原理：OFCEAS® と Low Pressure Sampling (LPS®) による干渉のない微量検出
• 認証：ATEX、IECEx/UKEX および構成に応じた危険区域向けバリアント
