油圧式クランプ テンショナー FLS15

海中用途携帯型

製品説明

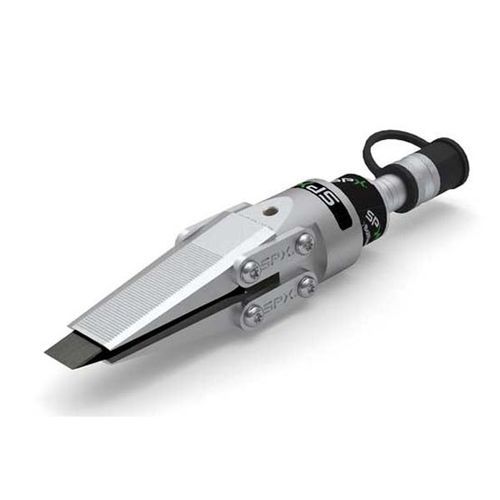

FLS15 油圧フランジスプレッダーは、ウェッジ（くさび）機構を備えた単動式の工具で、フランジを広げてガスケット交換、清掃、修理を行うために設計されています。1台当たり最大15トン（33,000 lb）の拡張力を発揮し、全長約287 mm、質量約3.2 kg のコンパクトな設計で、プロのメンテナンス作業や現場作業に適しています。

動作
本機は本体内蔵のくさびによりフランジを押し開きます。単動式のため、圧力保持型の油圧ポンプが必要です。最大使用圧力：10,000 psi（700 bar）。合成力が必要な場合は、2台を対向して使用し合計30トン（2 x 15）としてください。最小挿入間隙：5 mm。

用途

• フランジ接続の保守・修理
• カップリングのガスケットおよび金属シールの交換
• 配管、エルボー、曲がり部の現場修理
• 海洋・オフショア環境でのフランジ作業

特長

• くさび駆動で15トン（33,000 lb）相当の拡張能力
• 拡張プレートは内蔵くさびにより完全に支持され、荷重伝達が確実
• 低摩擦構造および高性能潤滑剤で保守間隔を延長
• 間隙5 mmから挿入可能なフラットギャップ対応
• 海洋用途に適した耐腐食性の高い特殊合金を採用
• コンパクトで軽量：約3.2 kg、全長287 mm
• オプションの人間工学に基づくハンドルで取り扱いが容易
• 段付き／波形の交換可能な拡張プレートで用途に応じた切替が可能
• メンテナンスは簡易：必要工具は T40 トルクス1本
• 油圧カップリングは標準プラグ 3/8 in に適合（No. 9798）

製品概要（表）
品番 | 説明 | 最大拡張力 | 重量
1169284 | フランジスプレッダー（セレーション） | 15 to | 3.2 kg
1169285 | フランジスプレッダー（段付き） | 15 to | 3.2 kg
1169497 | ハンドポンプ - 2段 | - | 2.6 kg

技術仕様

• 型式：FLS15（くさび駆動式油圧フランジスプレッダー）
• ブランド：SPX Bolting Systems
• 最大拡張力：1台あたり最大15トン（33,000 lb）
• 推奨使用：2台併用で合計30トン（66,000 lb）
• 動作原理：内蔵くさび（くさび駆動）
• 駆動方式：単動式油圧（圧力保持型ポンプが必要）
• 最大使用圧力：10,000 psi（700 bar）
• 最小挿入間隙：5 mm
• 本体重量：約3.2 kg
• 全長：約287 mm
• 材質：耐腐食性の高い特殊高安定合金（オフショア用途対応）
• 拡張プレート：交換可能（段付き／波形）
• メンテナンス：T40 トルクス1本で簡易整備可能
• 油圧カップリング：標準プラグ 3/8 in に適合（No. 9798）
• バリエーション／品番：1169284（セレーション）、1169285（段付き）；対応ハンドポンプ 1169497（2段）
