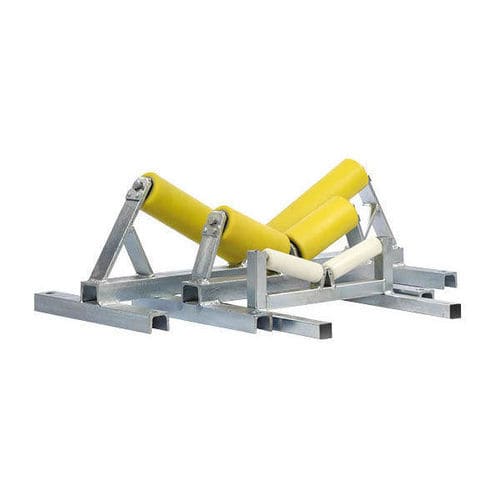

ロールサポート

パイプ用

製品説明
パイプ搬送ローラーとパイプサポートは、工場、建設現場、パイプ加工設備での正確かつ安全なパイプ取り扱いを実現します。用途に応じて、亜鉛めっきの厚肉ローラーと耐久性のある樹脂ローラーを用意しており、軽いパイプから重量物まで対応可能です。軽量で携帯性に優れた設計は、狭小スペースでの作業を容易にします。現場での安定した設置のため、固定用の貫通穴や地面用ピンによる固定オプションがあります。

主な特長

• 最大荷重1,000 kgまで
• 重荷重向けの亜鉛めっき厚肉ローラー
• 小径パイプ向けのやさしい支持を実現する樹脂ローラー
• 粉じん・汚れ対策付きの高品質ボールベアリング
• 工場や現場で使いやすい携帯性の高いコンパクト設計
• 固定オプション：貫通穴による固定、地面ピンによるアンカー
• バリアントにより対応径：50 mm〜900 mm（外径）

製品バリエーション / 概要
品番 1350734 — パイプ搬送ローラー 315/200 — 対応パイプ径：最大 315 mm 外径 — 寸法（L x W x H）：410 x 400 x 140 mm — 最大荷重：200 kg — 重量：3 kg
品番 1350737 — パイプ搬送ローラー 650/1000 — 対応パイプ径：最大 650 mm 外径 — 寸法（L x W x H）：400 x 520 x 240 mm — 最大荷重：1,000 kg — 重量：14.6 kg
品番 1350738 — パイプ搬送ローラー 900/1000 — 対応パイプ径：最大 900 mm 外径 — 寸法（L x W x H）：900 x 400 x 300 mm — 最大荷重：1,000 kg — 重量：23 kg
品番 1351728 — シングルパイプサポート — 対応パイプ径：50 - 1,000 mm 外径 — 寸法（L x W x H）：293 x 211 x 127 mm — 最大荷重：65 kg — 重量：1.2 kg
品番 1351727 — ダブルパイプサポート — 対応パイプ径：50 - 1,000 mm 外径 — 寸法（L x W x H）：296 x 392 x 127 mm — 最大荷重：130 kg — 重量：2.3 kg

技術仕様

• ローラー材質：亜鉛めっき鋼（厚肉）および耐久性のある樹脂ローラーのバリアント
• ベアリング：粉じん・汚れ対策付きの高品質ボールベアリング
• 固定方式：貫通穴および地面ピンによる確実なアンカリング
• 荷重範囲：バリアントにより65 kg〜1,000 kg
• 対応パイプ径：バリアントにより外径50 mm〜900 mm
• 工場・現場での携帯性と扱いやすさを重視して設計
