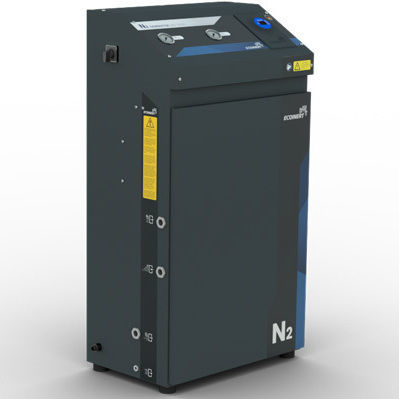

不活性窒素発生器 Mini 5-50

高純度生産用熱処理炉用

製品概要
洗浄用内蔵タンクを備えた窒素発生器 Mini 5-50 は、ドイツで Formlabs と共同で試験されています。Formlabs Fuse 1+ 30W 向けに連続した窒素供給を行い、Nylon 11 Powder や Nylon 11 CF Powder 等の材料に適しています。6 bar(g) の圧縮空気ネットワーク接続時に、純度 ≥ 99.5％ で 1.4 Nm³/h の出力を確認しています。

用途
Formlabs Fuse 1+ 30W におけるレーザー焼結処理時の酸化防止のための不活性ガスパージ用に設計されています。Formlabs 推奨のパージ流量は最大 1.2 Nm³/h であり、Mini 5-50 は指定の入口条件下で 1.4 Nm³/h（純度調整可能）を実現します。

主な特徴

• 安定したパージサイクルを可能にする内蔵パージ/貯蔵タンク
• 圧縮空気からのメンブレン方式による窒素生成
• Formlabs Fuse 1+ 30W の要件に適合する出力
• 純度は ≥ 99.5％ まで調整可能（99.9％ まで設定可）

利点

• 現場での高圧窒素ボンベの使用が不要
• 窒素供給にかかる運用コストを削減
• 製造向けにオンデマンドで継続的な窒素供給が可能

技術仕様
Formlabs Fuse 1+ 30W 用 窒素発生器 Mini 5-50
窒素純度（調整可能）：99.5 – 99.9 %
供給量：0.6 – 2.5 Nm³/h（1–280 Cu.Ft./h）
入口圧力：4 - 8.5 bar(g) / 58 - 123 psi
出口圧力（調整可能）：最大 1.5 bar / 入口圧力より 21 psi 低い値まで
露点：≤ -40 °C / -40 °F
周囲温度：5 °C – 45 °C（41 °F – 104 °F）
内部貯蔵容量：50 L / 190 gal
寸法（H x W x D）：1120 x 600 x 390 mm
電源：110 - 230 V、50/60 Hz
騒音レベル：<45 dB(A)
重量：78 - 82 kg（172 - 180 lb）
*ジェネレーターの種類および入口圧力により異なります

技術的仕様詳細

• 試験モデル：内蔵パージ/貯蔵タンク付き Mini 5-50
• 主用途：Formlabs Fuse 1+ 30W の窒素パージ（Nylon 11 Powder、Nylon 11 CF Powder）
• Formlabs 推奨パージ流量：最大 1.2 Nm³/h
• Mini 5-50 の実測出力：6 bar(g) 入力時に 1.4 Nm³/h、純度 ≥ 99.5 %
• 技術：周囲空気からのメンブレン分離
• 代替ユニット（ECO-KPL）：純度 95 - 99.9 %；供給量 0.13 - 0.83 Nm³/h；内蔵貯蔵
