鋼鉄製品用ビームクランプ 13500 series

製品説明

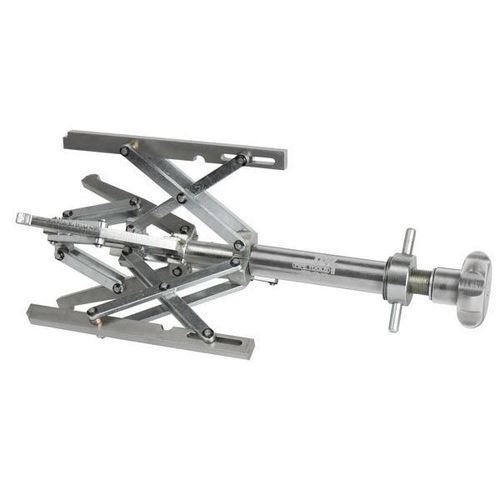

ISEC 内部センタリングクランプは、フランジを配管のエルボ（曲がり部）に溶接する際の内部中心合わせ用に設計されています。手動式クランプにより位置決めが容易になり、配管製作や溶接の準備時間を短縮し、組立精度を向上させます。

主な特徴

• 配管やフランジをエルボに固定するために設計
• 適用内径：2.25–20.4″（56–520 mm）、型式により異なる
• 接触部はステンレス製で材料汚染を防止
• 炭素鋼、ステンレスなど一般的な配管材料に対応

製品概要
品番 | 型式 | 適用内径 | 重量
1350019 | ISEC56115 | 2.2–4.5″（56–115 mm） | 1.0 kg
1350020 | ISEC85195 | 3.3–7.6″（85–195 mm） | 3.0 kg
1350021 | ISEC120315 | 4.7–12.4″（120–315 mm） | 10.0 kg
1350022 | ISEC180520 | 7–20.4″（180–520 mm） | 24.0 kg

利点

• フランジとエルボの溶接における迅速で再現性のある内部位置決めを実現
• 接触部がステンレスのみのため、異材間の汚染を防止

対応機器

• Elbow Spider Clamp ISC — フランジ・配管の外側固定用（適用内径：2.25–20.4″）

技術仕様

• 作業範囲（全体）：2.25″（56 mm）～20.4″（520 mm）、型式により異なる
• 接触部材質：ステンレス
• 対応材料：炭素鋼、ステンレス等の一般的な配管材料
• 主な用途：フランジをエルボに溶接する際の内部センタリング
• 型式と重量：1350019 (ISEC56115) 56–115 mm - 1.0 kg; 1350020 (ISEC85195) 85–195 mm - 3.0 kg; 1350021 (ISEC120315) 120–315 mm - 10.0 kg; 1350022 (ISEC180520) 180–520 mm - 24.0 kg
