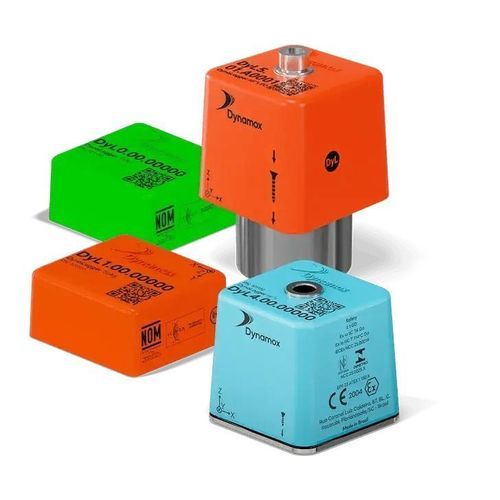

MEMS振動センサー DynaLogger HF+

装置監視用エンジン用コンプレッサー用

概要
DynaLogger HF+ および HF+s の三軸振動・温度センサーは、幅広い産業機器における故障モードや欠陥を検出します。広い周波数範囲は低速から高速機器に対応し、オンラインプラットフォームはスペクトル解析と継続的な状態監視ツールを提供します。

監視モード
テレメトリ

• 周波数帯ごとに設定可能な指標
• 加速度（RMS）
• 速度（RMS）
• RMS変位
• ピーク値
• ピーク・ツー・ピーク
• クレストファクタ
• 歪度（Skewness）
• 尖度（Kurtosis）
• 接触温度

スペクトル / 波形

• スペクトル
• 直線、円形、軌道の波形
• 周波数フィルタ
• ケプストラム
• エンベロープ（復調）
• 自己相関
• スペクトル・ウォーターフォール
• マルチメトリクス

高度な指標

• マルチバンドRMS
• エンベロープRMS
• ピーク・ツー・ピーク
• 尖度（Kurtosis）
• FC および FC+
• カーペットエネルギー（Carpet energy）
• 速度における1Xおよび高調波のエネルギー
• エンベロープおよびエンベロープRMSにおける1X BPFO、BPFI、BSF、FTF

主な数値

• 最大周波数：13 kHz
• スペクトルノイズ密度：< 75 μg/√Hz
• 分解能行数（単軸）：98,304
• 想定バッテリー寿命：5 年
• 最大動作温度（HF+s、ロット ≥ 053）：105 °C
• フリーフィールドレンジ（Bluetooth 5.3）：100 m

特徴

• 最大13 kHzの広帯域を備えたコンパクト設計
• 長寿命3 Vバッテリー — 標準条件での想定寿命5年
• 詳細診断に対応する高いスペクトルおよび振幅分解能
• 広範な指標 — バンドごとに200以上の時系列/周波数指標
• >10 RPM以上の低速機械にも適合
• 低スペクトルノイズ（< 75 μg/√Hz）
• 三軸同時測定（x, y, z）
• リモートファームウェア更新対応

用途

• モーター、ポンプ、送風機
• コンプレッサー、冷凍機
• ギアボックス（遊星歯車含む）
• 振動ふるい
• ローラー
• コンバインやオフロード車両の内部部品
• 門型クレーンやヤード機器
• 風力タービン
• 高速・低速回転機器の軸受

技術仕様
一般
寸法：HF/HF+s（ステンレス製ベース）：39 × 39 × 35 mm
HF+s（フルステンレス製ベース）：39 × 39 × 39 mm
重量：HF+（アルミベース）：73 g；HF+s（ステンレスベース）：97 g；HF+s（フルステンレスベース）：110 g
材質：筐体：LEXAN™；センサーピン・ベース：ステンレスまたはアルミニウム
取付：接着またはねじ止め
表示（LED）：赤 / 緑

センサー
加速度計：MEMS三軸
加速度計の耐衝撃：0.2 msで10,000 g

電源
バッテリー電圧：3 V
稼働時間：5 年（典型的な使用パターンの推定値）

環境
使用温度：HF+：−10 °C〜84 °C；HF+s、ロット < 05：−10 °C〜84 °C；HF+s、ロット ≥ 053：−10 °C〜105 °C
爆発性雰囲気での認証動作温度：HF+ および HF+s：−10 °C〜79 °C；HF+s、ロット ≥ 053：−10 °C〜105 °C

通信
無線通信：Bluetooth 5.3（2,400〜2,483.5 MHz）
フリーフィールドレンジ：100 m（障害物や干渉に依存）
RF出力：0.4 dBm

テレメトリ
監視間隔：1〜60 分
監視指標：RMS加速度、RMS速度、接触温度
温度分解能：0.01 °C
周波数帯：工場標準：34 Hz〜13 kHz および 3 Hz〜13 kHz（調整可能）
周波数応答（±3 dB）：7.6 kHz
振幅範囲：最大 ±16 g
メモリ：51,200 サンプル（調整可能）

スペクトル
スペクトルノイズ密度：< 75 μg/√Hz
サンプルレート：最大 26 kHz
周波数応答（±5%）：7 kHz
周波数応答（±3 dB）：7.6 kHz
最小周波数分解能：0.006 Hz（8 bit）· 0.012 Hz（16 bit）
最小振幅分解能：16 mg（8 bit）· 61 μg（16 bit）
振幅範囲：最大 ±16 g
分解能行数（LOR）：98,304（単軸）· 32,768（三軸）
最大周波数：571 Hz〜13 kHz（調整可能）
最大取得時間：172.2 s（単軸）· 57.3 s（三軸）

製品仕様 / 技術仕様

• 製品ファミリ：DynaLogger HF+ / HF+s
• 最大周波数：13 kHz
• スペクトルノイズ密度：< 75 μg/√Hz
• 分解能行数（単軸）：98,304；（三軸）：32,768
• サンプルレート（スペクトル）：最大 26 kHz
• 振幅範囲：±16 g
• 加速度計タイプ：MEMS三軸
• バッテリー：3 V、想定寿命 5 年（典型使用）
• 無線：Bluetooth 5.3、フリーフィールドレンジ 約100 m
• 寸法（例）：39 × 39 × 35 mm（ステンレスベース）
• 重量範囲：ベース素材により 73 g〜110 g
• 使用温度例：−10 °C〜84 °C（標準）；HF+s ロット ≥ 053 最大 105 °C
• 防水・防塵（選択ロット/認証）：IP66 / IP68 / IP69K
