恒久的ビーコン IS-L101L

フラッシュLEDDC

説明

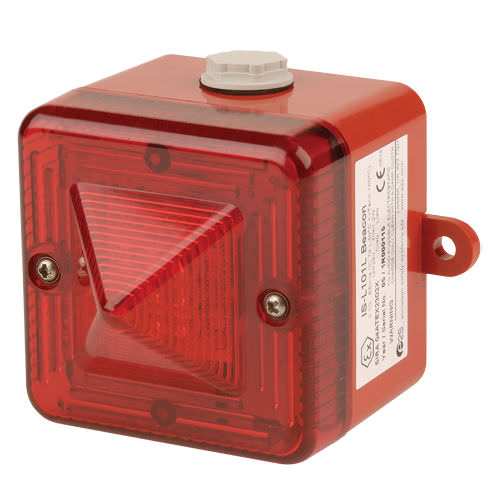

IS-L101Lは本質安全（Intrinsic Safety）対応のフィールド取付け用LEDビーコンで、明るい点滅警報を提供します。

使用および動作
本装置は単独で使用することも、IS-A105N警報器と組み合わせて使用することもできます。組合せ機器は共通のツェナーバリアまたはガルバニックアイソレータを利用でき、結合しても個別に取り付けても構いません。IS-A105Nと組合せるとアラーム受諾機能が利用可能です。外部接点（押しボタン等）を閉じることで、5秒から2時間の間でプリセットされた時間アラームをサイレントにできます。プリセット時間後もアラーム状態が継続する場合、サウンダーは再度作動します。

特長

• 入力過負荷および逆電流保護
• プリズムレンズによりLEDの有効性を最適化
• 鉱山用途での承認あり

承認

• ATEX証明書: SIRA 04ATEX2302X
• IECEx証明書: IECEx SIR 04.0039X
• FM承認
• GOST-R証明書: POCC GB.JB05.B03365

コーディング
ATEX / IECEx / FM: II 1G Ex ia IIC T4 Ga (-40ºC ≤ Ta ≤ +60°C). I M1 Ex ia I Ma (-40ºC ≤ Ta ≤ +60°C). IS Class I, Zone 0, AEx ia IIC T4 Ta = +60°C. IS Class I, Division 1, Groups A, B, C, D T4. Ex EAC: 0ExiaIICT4 IP65 -40° to +60°C.

注意
IS-L101Lは本質安全型警報器IS-A105Nと組み合わせてIS-AL105NLを構成できます。

技術仕様

• 型式: IS-L101L
• 品番: 1-11-020
• 光源: 高輝度L.E.D.×6配列
• LED色: 赤、アンバー、青、緑、白（青/緑/白はクリアレンズ使用）
• 単独動作フラッシュ周波数: 2 Hz（毎秒2ダブルフラッシュ）
• 有効光度: 48 cd*（I.E.S.基準）
• IS-A105N使用時: 通常=1 Hz（1ダブルフラッシュ/s）、サイレント=2 Hz（2ダブルフラッシュ/s、アラーム受諾）
• 供給電圧: 16-28 VDC（ツェナーバリアまたはガルバニックアイソレータ経由）
• 電流: 単独 25 mA typ; IS-A105N使用 35 mA typ
• 保護等級: IP66
• 定格: 連続
• 筐体材質: UL94V0 & 5VA 難燃 ABS & PC
• 筐体色: RAL3000 赤 または RAL7038 グレー
• 取付金具: ステンレス鋼
• ケーブル入口: 2 x M20（クリアランス）、プラグ付属
• 端子: 0.5 ～ 2.5 mm²
• 動作温度: -40° ～ +60°C
• 保管温度: -40° ～ +70°C
• 相対湿度: 20°Cで95%
• 重量: 0.40 kg（0.88 lbs）
• 出力パラメータが以下を超えない、認証済みツェナーバリアまたはガルバニックアイソレータにより給電可能: Uo 28 VDC, Io 660 mA, Po 1.2 W
