レーザー調整システム Easy-Laser® Wind

軸タービン回転機械用

Easy-Laser® Wind シャフトアライメントシステムは、風力タービンの駆動系の精密なアライメント向けに開発されています。カップリングを取り外しロータをロックした状態でも、ギアボックスと発電機のアライメントが可能で、据付時および現地での保守作業向けに設計されており、サービス会社に適しています。

概要

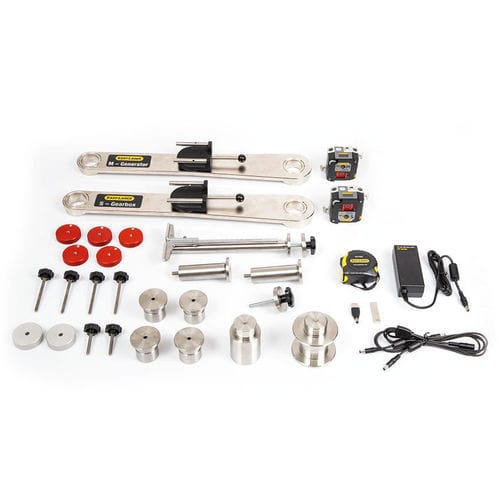

• ブラケットキットにより、カップリングを取り外しロータをロックした状態でのギアボックスおよび発電機のアライメントが可能で、多くのタービンメーカーの安全要件に適合します。
• システムは据付時および定期的な現地保守の両方をサポートし、主要メーカーの複数の駆動系モデルに適合します。
• 測定ユニットと表示器はブラケットキットと一緒に供給可能で、既に測定ユニットと表示器を保有している場合は機械式ブラケットキットのみの供給も可能です。

ロータロック状態でのアライメント用システム

• Vestas向けソリューション：一般据付キット、 小型機向け補助サービスキット、アップグレードキットの3種類を個別販売。据付キットは測定ユニットと表示器なしの機械式ブラケットキットとして提供可能。EシリーズおよびXTシリーズの測定ユニットに対応。
• Siemens Gamesa向けソリューション：表示器とEシリーズ測定ユニットを含むキットと、カップリング装着時の測定用ブラケットを含む構成、並びにカップリング取り外し時の測定用ブラケットキット（EおよびXTシリーズ対応）を用意。キットは個別またはパッケージで購入可能。

回転軸でのアライメント

• カップリング装着時にアライメントするには、軸が回転可能であること（例：サーボ駆動）と、ブレーキで安全に停止できることが必要です。
• EasyTurn 測定プログラムは全ての Easy-Laser システムに含まれており、アライメント状態を判定するために最小限の軸回転で済みます。
• 回転軸向け標準システムには、Siemens Gamesa用ブラケットを備えた Easy-Laser® XT660 Shaft SG1 や、複数ブランド・モデル対応のブラケットを備えた Easy-Laser® XT660 Shaft WMB などがあります。

ダウンロード

• 製品パンフレットはダウンロードにて多言語で提供：XT Wind turbine shaft alignment brochure（英語、ドイツ語、フランス語、スペイン語、ポルトガル語、フィンランド語、ロシア語）。

技術仕様

• カップリング取り外しおよびロータロック状態での風力タービンのギアボックスと発電機のアライメント向けに設計。
• 対応測定ユニット：EシリーズおよびXTシリーズ（キットと測定ユニットは一緒または別売りで提供可能）。
• 特定メーカー向けの専用ブラケットキット：VestasおよびSiemens Gamesa用インターフェースフランジ。
• Vestas向け構成：据付キット、補助サービスキット、アップグレードキット。据付キットは機械式キットのみでの提供が可能。
• Siemens Gamesa向け構成：表示器と測定ユニットを含むEシリーズキットに加え、カップリング装着時／非装着時の測定用ブラケットオプション。
• EasyTurn 測定プログラムを標準搭載し、最小回転での測定が可能。
• 据付および現地保守での使用を想定；サービス会社や各種タービンモデルに適合。
