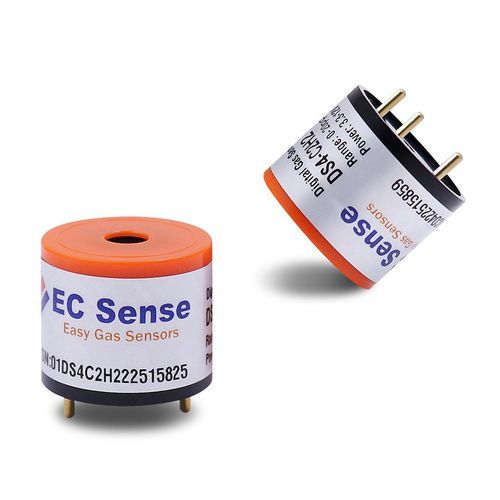

スマ－トガスセンサー DS4

SO2H2SNH3

概要
EC SenseのデジタルガスセンサーモジュールDS4は、印刷固体高分子電解質を用いた電気化学式センサーに基づく、コンパクトで低消費電力のモジュールです。産業用途、IoT、携帯型アプリケーション向けに設計されており、マイクロプロセッサ、 高精度ADC、オンボードアルゴリズムを統合して、低メンテナンスでの連続監視を実現します。出荷時に工場校正済みで、予熱は不要です。

技術
DS4は、多孔質膜の背面に配置された三電極（貴金属）を持つ、固体化した電解質を用いた印刷型電気化学セルを採用しています。固体ポリマーデザインにより液漏れリスクが低減され、高湿度や極端な温度環境での安定性と寿命が向上します。ガスの拡散により、濃度に比例した電流が発生します。

主要機能

• 内蔵マイクロプロセッサ、高精度ADC、組込みアルゴリズム
• 動作電圧：3.3–12 V DC（推奨5 V）；広範囲動作をサポート
• 動作温度：-40 °C〜+55 °C（温度補償不要）
• バッテリ/IoT機器向けの設定可能なスリープ/ウェイクによる低消費電力
• 予熱不要、応答速度が速く優れた直線性
• 長期ゼロ点安定性および耐中毒設計でフィールド性能を維持
• 組み込みやすいコンパクトな4シリーズ円筒形産業寸法
• RoHS準拠；本質安全性の区分（EX ia IIC T6 Ga）を表示

統合とデータ処理
DS4はUARTデジタル出力（3.3 V、ハーフデュプレックス単一バスモード）を備え、マイコンやIoTシステムとの接続が容易です。評価キットおよび試験ツール（UARTまたはRS485→USB）は、大量試験および一括校正ワークフローをサポートします。

校正と精度
各ユニットは工場でガス校正され、校正データはモジュールのマイクロプロセッサに保存されるため、プラグアンドプレイ展開が可能です。拡散ベースの工場校正は実環境を模擬してフィールド精度を向上させます。ポンプ吸引式システムでは、機器特性に応じて二次校正が必要になる場合があります。

組込みインテリジェンスと保守性

• 自己認識：ガス種別および検出範囲の自動識別
• 固有ID/暗号化コード：センサーごとの一意識別により互換性確保と設定エラー低減
• 保守性：ホットスワップ設計、オフライン校正プロトコル、工場リセットによりダウンタイムと点検時の暴露を最小化

認証と適合
本質安全区分（EX ia IIC T6 Ga）およびRoHS適合が示されており、要求の厳しい用途や危険場所での使用に対応します。

技術仕様

• モデル：DS4
• 技術：三電極および多孔質膜を備えた印刷固体高分子電気化学センサー
• 対応ガス/測定範囲/分解能/応答時間：製品データシート参照
• 出力：UART 3.3 V ハーフデュプレックス単一バスモード
• 動作電圧：3.3 – 5 V DC（推奨5 V）；モジュールは最大12 Vまでサポート
• 動作温度：-40 °C〜+55 °C
• 動作湿度：15〜95% RH、結露しないこと
• 重量（センサー含む）：4.56 g
• 寸法（センサー含む）：21.2 x 20 x Ø18 mm
• 設計：組み込みやすいコンパクトな4シリーズ円筒形産業寸法
• 電源モード：IoT/バッテリー用途に適した低消費スリープ/ウェイク機能
• 保守：ホットスワップ対応、オフライン校正プロトコルおよび工場リセット利用可能
• 校正：工場出荷時にプリカリブレーション済み；校正データはセンサーマイクロプロセッサに保存
• 耐中毒設計および長寿命；液体漏れを防ぐ固体化電解質
• 認証：本質安全性 EX ia IIC T6 Ga；RoHS適合
• 保証：1年
