スパイラルドア EFA-SST® MS

アルミニウム製産業用安全

概要

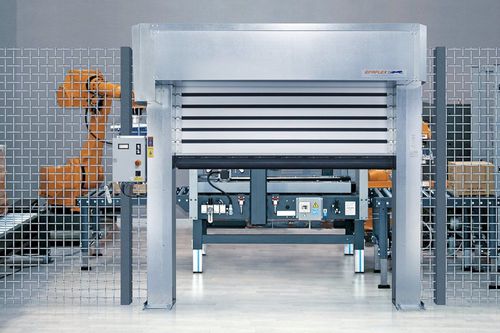

EFA-SST® MSは、産業用途向けに開発された高速スパイラル式の機械用防護扉で、独立した分離保護装置として使用されます。EFAFLEXはスパイラル技術と柔軟なヒンジチェーンを採用し、性能と耐久性を確保しています。

主な特長

• 機能安全の性能レベル：PL "d"
• 最高速度：最大 2.7 m/s
• 扉パネル：高強度コンパクトアルミラミネート（ラメラ）
• 視認領域のカスタマイズ（オプション）
• バネ断裂検出付きの重量補償
• 非常に滑らかな駆動
• 最大 7 サイクル/分
• 年間最大 250,000 サイクル
• 標準寸法：幅最大 3,000 mm、高さ最大 3,000 mm

低メンテナンスのカウンターバランス
重量補償は、ほぼメンテナンス不要の引張りバネアセンブリを用い、機能監視（電気機械的）でバネ断裂を検出します。

革新的なドア制御
制御ユニットは世界仕様で、セーフティに関連する制御回路は性能レベルPL "d"で動作します。上位のシステム制御と連携可能で、MS-AMモジュールにより機能拡張が可能です。

自立設置
自立式の基本構造とオプションの床支持により、独立設置が可能です。調整ねじにより床面の不陸を補正できます。

オプション追加
選択可能なカバーにより低い全高でも指の巻き込み防止を確保します。透明カバーを選択すると、統合された安全リミットスイッチ（カテ.4 / PL "e"、DIN EN ISO 13849-1準拠）を視覚的に確認できます。

安全技術
主要な閉止エッジには安全接触帯を統合し、追加の光電バリアにより障害物検出時に即座に動作を停止します。オプションでHead-Safe安全ライトグリッドを装備でき、障害物検知時の閉鎖を防止します。

用途
機械防護や、信頼性の高い高速で安全な分離保護が求められる産業環境に適しています。

仕様 / 技術データ

• 型式：EFA-SST® MS
• ブランド：EFAFLEX
• 機能安全：PL "d"（制御ユニット）、安全リミットスイッチ カテゴリ4 / PL "e"（オプション）
• 最高速度：最大 2.7 m/s
• 最大サイクル：7 サイクル/分
• 年間サイクル数：最大 250,000 サイクル/年
• 扉パネル：高強度コンパクトアルミラミネート
• 標準寸法：幅最大 3,000 mm、 高さ最大 3,000 mm
• 重量補償：バネアセンブリ（バネ断裂検出、電気機械的監視）
• 安全装備：統合安全接触帯、追加光電バリア、Head-Safeオプション
• 設置：自立式フリースタンディング（床支持付）、調整ねじによるレベリング
• オプション：カスタム視認領域、リミットスイッチ可視化用透明カバー、指の保護用選択可能カバー
