スパイラルドア EFA-SST® ISO-60

アルミニウム製冷蔵室用屋内用

概要

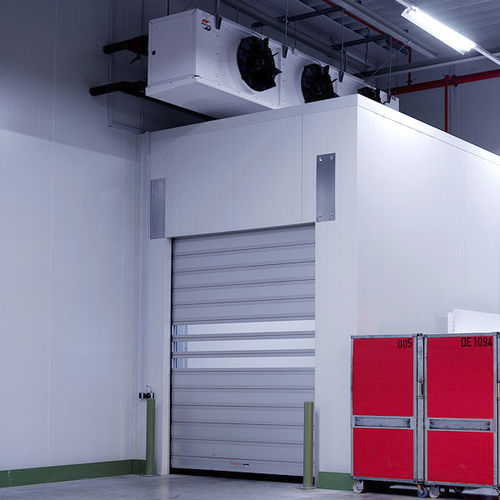

EFA-SST® ISO-60は、温度管理区域の締め切り用に設計された断熱型の高速スパイラルドアです。複数特許のスパイラル機構と二重構造のEFA-THERM®パネル、精密なシールを組み合わせ、空気・温度の交換を最小限に抑えます。頻繁な開閉サイクルで高い断熱性能が求められる用途に対応します（例：冷凍・冷蔵庫室、航空機向けケータリング）。

主な利点と特徴

• EFA-THERM® 二重構造パネルによる高い断熱性能（熱的に分離）
• 低温・高湿環境に耐える部材の採用
• 高い開閉速度（最大 2.5 m/s）により頻繁な開閉時の温度交換を低減
• 安全オプション対応（例：EFA-SCAN® レーザースキャナ）

適用事例
温度管理されたゾーン間の遷移で温度を一定に保つことが重要な場所に適しています。代表的な用途：産業用冷蔵庫、航空機向けケータリング、温度管理された物流エリアなど。

技術的・設計上の詳細
スパイラル機構に加え、熱的に分離されたアルミニウムプロファイルと低摩耗の垂直シールを組み合わせています。建築取合いとドア羽根の間の水平隙間は、アルミニウム製のアクティブなヘッダーシールで閉じます。大きな温度差や高湿環境向けには、垂直シールとヘッダーシールにオプションで加熱テープを取り付け、凍結を防ぎ信頼性あるシール性を確保できます。

技術仕様

• 断熱：EFA-THERM® 二重構造パネル（熱的分離）
• 熱貫流率（k値）：最大 0.8 W/m²K
• ドア厚さ：60 mm
• 開放速度：最大 2.5 m/s
• 閉鎖速度：最大 1.0 m/s
• 耐久性：年間最大 250,000 サイクル
• 標準最大寸法：幅最大 6,000 mm、 高さ最大 6,000 mm
• 垂直シーリング：熱的に分離されたアルミプロファイルと低摩耗シール（オプションで加熱可）
• 水平シーリング：アルミ製アクティブヘッダーシール（オプションで加熱可）
• 統合可能な安全システム（例：EFA-SCAN®）
