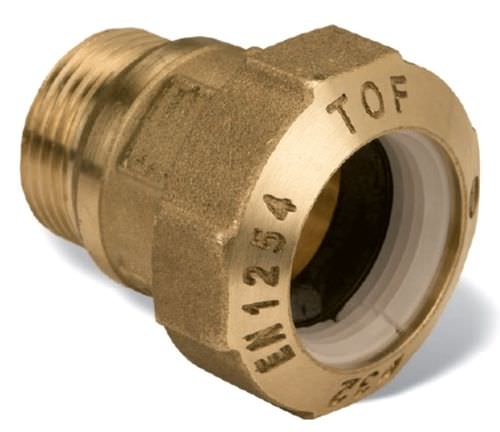

油圧式接続部品 TOF-P series
ねじ込みプッシュイン真ちゅう製

油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
油圧式接続部品
お気に入りに追加する
商品比較に追加する


特徴

応用
油圧式
接続方法
ねじ込み, プッシュイン
材質
真ちゅう製
種類
オス-メス
その他の特徴
径違い
直径

最大: 110 mm
(4.331 in)

最少: 20 mm
(0.787 in)

操作圧力

16 bar
(232.06 psi)

詳細

圧力と温度が 最大限に。 温度:+5℃から+80℃まで-最大。 圧力:PN16 (20℃) 最大圧力は周囲温度で測定されます。 その他の温度については、EN12201-1(付録A)に従ってPN削減を確認してください。 注:この継手は、パイプに合意した温度を超える温度で使用しないでください。 ねじ端接続 UNI ISO 7/1 このフィットは、高密度または低密度ポリエチレンパイプを接続することができます。 TOFジョイントシステムは非常にシンプルで、簡単かつ迅速に設置できます。 ゴム製の切り捨て円錐形のガスケットと金属またはプラスチック製のアンカーリングの2つの要素のみで構成されています。 ゴムリングは、ポリエチレンと製造技術のために特別な構成をしています。 切り捨てられた円錐は、パイプ許容差(楕円度を含む)に準拠し、比例抵抗のおかげで完璧な油圧シールを保証するため、機械的なシールリングに重要なサポートを提供します。 メカニカルシーリングリングの特別な構成は、パイプ公差への良好な適応とパイプへの完璧な固定を保証します。 PE 100パイプおよびガスパイプの場合、内部補強要素(ブッシュ)はパイプをより剛性にします。 強化ブッシュ付きTOF PEジョイントは、PE-Xパイプに適しています。 TOFジョイントは、規制EN1254-3に準拠したタイプA圧縮ジョイントに分類されます。 スレッドは、規制UNI ISO 7/1に準拠しています。

---
