延長シャフトアダプター Adaptadores para Ejes Expansibles

製品概要

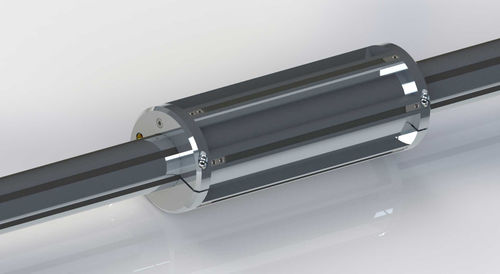

拡張シャフトまたは固定バーを異なる内径のコイル／コアに対応させるためのアダプタースリーブ。マンドレルやコイルの変換時に迅速な切り替えと確実なクランプを実現します。小径の拡張（空気式）シャフトや固定の鋼製バーに取り付け可能です。固定は内側シャフトの膨張または機械式クランプによって行われます。

用途

• 包装、印刷、紙、繊維業界における産業用の巻出し・巻取り工程。
• 拡張シャフトを異なるコア径に対応させ、迅速で再現性のある締め付けを行う目的。

標準径 / 展開範囲

• 内径 Ø69–Ø148 mm — 展開範囲 Ø148–Ø157 mm。
• 内径 Ø75–Ø148 mm — 展開範囲 Ø148–Ø157 mm。
• 内径 Ø34–Ø75 mm — 展開範囲 Ø75–Ø79 mm。

組立と固定方法

• 内側シャフトの膨張による固定：アダプターを空気式拡張シャフトに取り付け、ベースシャフトの膨張がクランプ力を発生します。
• クランプによる固定：アダプターにクランプが付属し、取り付けたベースシャフトを締め付けます（ベースは固定の鋼製バーでも可能）。

製造と材料
特殊寸法やカスタム仕様は注文対応可能です。モデルによりアルミニウム製のバリエーションがあり、産業ラインでの正確かつ迅速な締め付けに適します。

仕様 / 技術データ

• 機能：拡張シャフトを異なる内径のコイル／コアに適合させる。
• 代表的な変換例：Ø34 → Ø75 mm、Ø69 → Ø150 mm。
• 標準内径グループ：Ø34–Ø75 mm、Ø69–Ø148 mm、Ø75–Ø148 mm。
• 示される展開範囲：Ø75–Ø79 mm、Ø148–Ø157 mm（モデル依存）。
• 固定方法：内側シャフト膨張（空気式）または機械式クランプ。
• 取り付けオプション：空気式拡張シャフトまたは固定鋼製バー。
• 材料例：アルミニウム（モデルにより異なる）。
• ブランド：EJEMATIC
