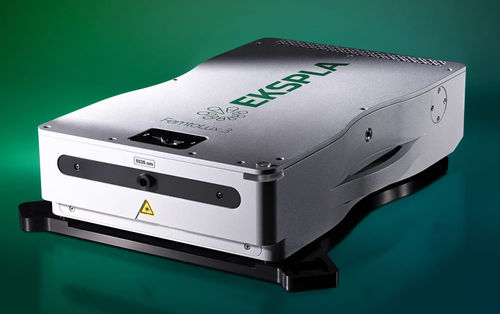

フェムトセカンドレーザー システム FemtoLux 3

ファイバー赤外線可変

FemtoLux 3は、研究開発および産業統合の両方を目的とした現代的なフェムト秒ファイバーレーザーです。3 Wの出力を提供し、透明材料のマーキングやボリューム構造化、フォトポリマー化、生物学的イメージング、非線形顕微鏡などのアプリケーションのためにレーザーパラメータを最適化することができます。

特徴

• 1030 nmで: 3 Wの典型的な出力、最大3 μJ/パルスおよび10 μJ/バースト
• 515 nmで: 1.2 Wの典型的な出力、最大1.2 μJ/パルスおよび5 μJ/バースト
• < 300 fs … 5 psの調整可能なパルス持続時間
• M² < 1.2
• 多用途なレーザー制御および同期機能
• 最大10 MHzのパルス繰り返し率
• ポリゴンスキャナーおよびPSOとの同期操作のためのスマートトリガー
• 瞬時の振幅制御
• レーザーヘッドのパッシブ空冷
• 24/7の運用

アプリケーション

• 透明材料の内部ボリュームマーキング
• マーキングおよび構造化
• 脆性材料のマイクロマシニング
• フォトポリマー化
• 眼科手術
• 生物学的イメージング
• フェムト秒OPO/OPAのポンピング
• 顕微鏡

FemtoLux 3は、300 fsから5 psまでの調整可能なパルス持続時間、最大10 MHzの調整可能なパルス繰り返し率、および最大3 μJの調整可能なパルスエネルギーを提供し、幅広いアプリケーションの最適化を可能にします。レーザーは、アプリケーションの範囲をさらに拡大するために、第二高調波モジュールを装備することができます。バーストモードが有効になると、10 μJを超えるエネルギーのパルスバーストを生成でき、プロセス効率が大幅に向上します。その堅牢でコンパクトなパッシブ空冷のレーザーヘッドは、材料のマイクロプロセッシング、顕微鏡、またはその他の研究目的のためにさまざまな機器と統合することができます。

仕様

• 中心波長: 1030 nm (基本), 515 nm (第二高調波オプション付き)
• 1030 nmでの最小パルス持続時間 (FWHM): < 300 fs (典型的 ~230 fs)
• パルス持続時間の調整範囲: 300 fs – 5 ps
• 最大平均出力: > 3 W at 1030 nm, > 1.2 W at 515 nm
• 長期安定性 (標準偏差): ≤ 0.5 %
• 最大パルスエネルギー: > 3 µJ at 1030 nm, > 1.2 µJ at 515 nm
• パルスエネルギーの安定性 (標準偏差): < 2 %
• パルス繰り返し率 (PRR): 1 – 10 MHz
• 周波数分周後のパルス繰り返し周波数 (PRF): PRF = PRR / N, N=1, 2, 3, … , 65000; シングルショット
• 外部パルスゲーティング: TTL入力経由
• バーストモード: 1 – 10パルス
• 最大バーストエネルギー: > 10 µJ at 1030 nm, > 5 µJ at 515 nm
• バースト形状制御: アナログ入力経由
• パワー減衰: リモートコントロールアプリケーションまたはアナログ入力経由で0 – 100 %
• 偏光方向: 線形、垂直
• 偏光消光比: > 1000:1
• M²: < 1.2
• ビーム発散 (全角): < 1.0 mrad
• ビームの楕円率 (遠視野): > 0.85
• ビームポインティングの安定性 (pk-to-pk): < 30 µrad
• レーザー開口から20 cmでのビーム直径 (1/e²): 2.0 ± 0.3 mm at 1030 nm, 1.0 ± 0.2 mm at 515 nm
• レーザーヘッドの冷却: 空気、パッシブ
• レーザーヘッドのサイズ (L×W×H): 459.5 × 362 × 111 mm at 1030 nm, 615.3 × 362 × 139 mm at 515 nm
• 電源ユニットのサイズ (L×W×H): 496 × 483 × 184 mm (スタンドアロン), 548 × 483 × 184 mm (19″ラックマウント可能)
• アンビリカルの長さ: 5 m
• 電源要件: 100 – 240 V AC, 単相 47 – 63 Hz
• 最大消費電力: < 500 W
• 動作環境温度: 15 – 30 °C
• 相対湿度: 10 – 80 % (結露しないこと)
• 空気汚染レベル: ISO 9 (室内空気) またはそれ以上
• EN60825-1に基づく分類: クラス4レーザー製品
