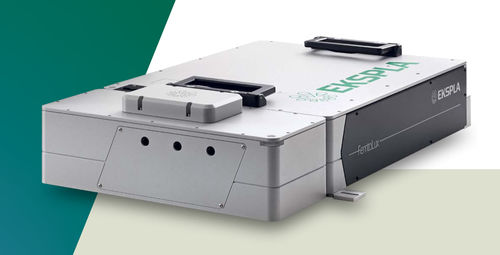

フェムトセカンドレーザー システム FemtoLux

ファイバー可変切断

FemtoLuxは、最大限の信頼性、シームレスな統合、24時間365日ノンストップのゼロ・メンテナンス運用のために設計された産業用フェムト秒レーザーで、革新的な「ドライ」冷却を特徴としています。幅広いオプションにより、アブレーション、穴あけ、切断、スクライビングなど、さまざまな材料加工タスクに対応できます。 特徴

• 1030 nmで：10W（代表値）の最大出力電力、25μJ（代表値）の最大出力エネルギー
• 高エネルギー・バージョンあり（10 kHzで1 mJ）
• バースト・モードで750 μJ（代表値）
• <350 fs - 1 psのパルス幅（調整可能）
• パルス幅は1 nsまで拡張可能
• シングル・ショットで4 MHz（AOM制御）
• MHz、GHz、MHz+GHzバースト・モード
• パルス・オン・デマンド（PoD）、20 ns（ピーク・ツー・ピーク）の低ジッター
• <0.5%のRMSパワーで100時間以上の長期安定性を実現
• M² < 1.2
• Beam ellipticity > 0.85
• メンテナンス不要
• 乾式冷却（水を使用しない）
• PSUと冷却ユニットを4Uラック筐体に統合
• 簡単で迅速な設置
• PSOコントローラーだけでなく、ガルボスキャナーやポリゴンスキャナーにも対応

信頼性が高く、汎用性が高い。 信頼性と汎用性に優れた微細加工ツールシームレスなユーザー体験

• 簡単な統合 - RS232およびLAN経由でREST APIを使用したリモートコントロール
• 統合時間の短縮 - レーザー制御プログラミングのためのデモ電子機器が利用可能
• 簡単で迅速なインストール - 水なし、完全に取り外し可能なレーザーヘッド、エンドユーザーによるインストールが可能
• 簡単なトラブルシューティング - 統合された検出器と常時システムステータスロギング
• 定期的なメンテナンスは不要

応用分野

• ガラス貫通電極（TGV）の製造
• 薄いガラスの切断
• ニチノールステントの加工
• マイクロエレクトロニクスの製造
• 熱に敏感なポリマーの切断
• 厚いガラスのスクライビング
• 医療用具のブラック/カラーマーキング

革新的な「ドライ」冷却システム直接冷媒冷却システムの特長

• ミリタリーグレードの信頼性
• 恒久的な密閉システム（MTBF90,000時間以上）
• メンテナンス不要
• 高い冷却効率
• 水冷と比較して45%低い消費電力
• コンパクトで軽量

シンプルで信頼性の高いクーリングプレート装着パルスオンデマンド(PoD)オプション

• 20 ns以下のジッターにより、高速微細加工のための一貫した等距離のパルス間隔を確保
• 複雑な形状を加工するための調整可能な繰り返し周波数
• 加工速度の高速化と生産性の向上

。 PoDは、レーザーが必要なときだけパルスを発射することを可能にし、微細加工の効率、精度、品質を向上させます。この機能は、等距離のパルス間隔が重要な高速・高精度アプリケーションに不可欠です。 GHzバースト・オプション

• 任意の希望のバースト内PRRをマスター発振器から独立して達成可能
• GHzバースト内の同一パルス間隔
• 短および長バースト形成モード（0. レーザー制御アプリケーションアプリケーション
  • ガラス：透明材料の穴あけ、切断、フライス加工による精密加工
  • ポリマー：熱影響を最小限に抑えた精密加工
  • 金属：化学添加物を使用しない複雑な形状、黒/白のマーキング、着色
  • その他の素材： 特徴/仕様
    • モデル：フェムトラックス30、フェムトラックス50
    • 中心波長：1030 nm（基本波）、515 nm（第2高調波）、343 nm（第3高調波）
    • パルス繰り返し周波数：100～200kHz、最大2～4MHz（モデルによる）
    • 平均出力：最大50W（1030nm）、最大20W（515nm）、最大10W（343nm）
    • パルスエネルギー：>300 µJ (1030 nm)、50-55 µJ (515 nm)、25-30 µJ (343 nm)
    • パルス幅：調整可能、<350-400 fs～1 ps；最大1 nsまで延長可能
    • ビーム品質：M²＜1.2（標準＜1.1）
    • ビーム楕円率：>0.85以上
    • ビーム発散：<1 mrad
    • ビームポインティング熱安定性：<20 µrad/°C
    • ビーム径：2.5 ± 0.4 mm @ 65 cm（1030 nm）
    • 偏光：垂直
    • トリガーモード：内部/外部
    • パルス出力制御：周波数分割、パルスピッカー、バーストモード、パケットトリガー、パワー減衰、パルスオンデマンド
    • 制御インターフェース：3m、着脱式
    • レーザーヘッド冷却：ドライ（着脱式冷却プレートによる直接冷媒冷却）
    • レーザーヘッド寸法：
    • レーザーヘッド寸法：434 × 569 × 150 mm
    • 電源ユニット寸法：483 × 534 × 184 mm：483 × 534 × 184 mm
    • 主な要件：100-240 V AC、単相、50/60 Hz
    • 最大定格出力：800 W
    • 動作周囲温度：18-27 °C
    • 相対湿度：10-80%（結露なきこと）
    • 空気汚染レベル：ISO 9 (室内空気)以上
