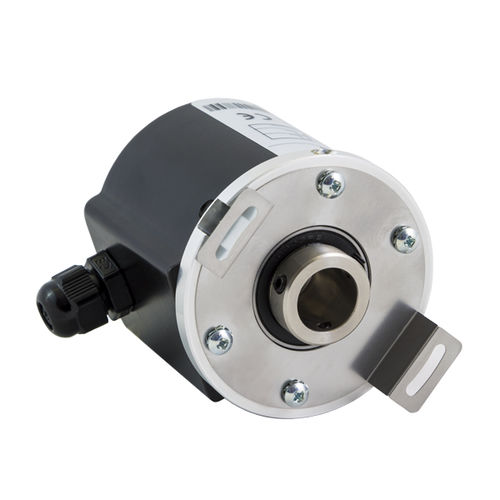

インクリメンタルロータリエンコーダ RE4xx series

光学式ブラインドシャフト軸取付け用

インクリメンタルエンコーダの範囲は、モータシャフトに結合されるように適合し、異なる機械的なタイプが含まれています：フランジ径53.5 mmのRE400シリーズとフランジ径72 mmのRE470は、カップリングジョイントを提供し、シリーズRE410とRE450は、中空シャフト上で役に立つ一方で、フランジ径53.5 mmのRE470シリーズは、カップリングジョイントを提供します。 ジョイント穴と軸径に応じて、異なるメジャーが用意されています。 すべてのタイプは金属ケースに収納されています。接続タイプと位置、出力信号形式はオプションで選択できます。 1回転あたりのパルス数は2～12500までです。 ゼロ基準パルスオプションは、全シリーズ（RE401/RE411/RE451/RE471 タイプ）でご利用いただけます。 技術仕様書 - 電圧供給 5/30 Vdc - 消費電力 30/80 mA - 最大カウント周波数 100 KHz / 200 KHz (ppr>1250の場合) - アキシャルまたはラジアルコネクタアウトレット、フライング部装備 - アキシャルまたはラジアルケーブルアウトレット、長さ3mのケーブル（ケーブル長：ラインドライバ出力で1m）。 - 出力信号NPNオープンコレクタ、プッシュプル、5Vdcラインドライバ（電源5/30 Vdc）、5/30 Vdcラインドライバ（電源5/30 Vdc - 短絡および極性反転からの保護 - 金属ケース - 保護等級IP65
