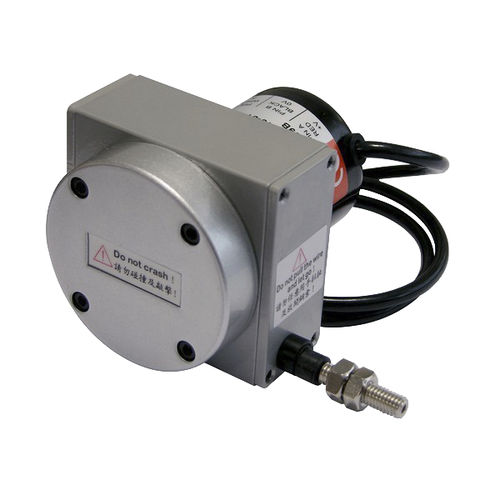

Elap HLS ワイヤーエンコーダは、環境に対する優れた保護機能を備えており、取り付けが簡単です。最大 12m の測定長と高精度を必要とする産業用アプリケーションに最適です。エンコーダのストロークは1000~12000mm、分解能は0.04~1mmの範囲でご利用いただけます。出力信号はプッシュプルタイプとラインドライバタイプがあります。
HLS エンコーダの電源電圧は 10~24Vdc、ラインドライバ出力には 5Vdc を必要とします。消費電力は 60mA です。エンコーダの 1 回転ごとに 1 つのゼロ基準パルスを提供します。
エンコーダタイプのHLS-S、HLS-M、HLS-Lは、異なる機械サイズと測定ストロークを提供します。
HLS-Sシリーズ:ストローク1000mm
分解能 mm:0.04 - 0.1 - 0.2 - 0.5 - 1
HLS-Mシリーズ:ストローク1000、2000、3000、4000、5000
分解能 mm: 0.05 - 0.1 - 0.2 - 0.5 - 1
HLS-Lシリーズコルサ6000、7000、8000、9000、10000、11000、12000 mm
サイズ mm: 0.5 - 1
技術仕様
* 電源 10÷24 Vdc、ラインドライバ用5Vdc、消費電力 = 60 mA
* 出力信号:プッシュプル、ラインドライバ
* ゼロパルス:エンコーダ1回転につき1回
* 最高の移動速度: 1 m/sec.
* スプリングの始動トルクHLS-S: 700 g - HLS-M: 600/900 g
HLS-L 1500/2000 g
* ステンレスホイール SUS304 ナイロンコート付 直径0.6/1mm
破損荷重 16/60 Kg.
* 動作温度/Umidità relativa: -10 ÷ 60°C (HLS-S 0 ÷ 60°C) /35 ÷ 90%。
* 接続:ケーブル長1mt(HLS-S 50cm
* 保護等級IP64(HLS-S:IP50
---
