地下用ケーブルジョイント ELCOTERM GLC 63

防水・防塵性能装甲絶縁

概要

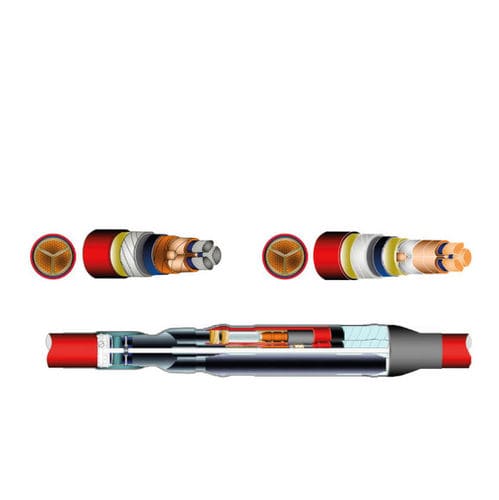

3心のベルト（非放射場）またはシールド（放射場）ケーブル用の接続キット。地中敷設のインライン接続に適した中圧向けキット。型番：ELCOTERM GLC 63。

キット構成

• 絶縁用チューブおよび二重構造の絶縁‑半導体チューブを含む熱収縮チューブ
• 透明な油バリア
• 電界制御部品
• ブレイクアウトおよびシーリング部材
• ホットメルト接着剤ライナー付き保護用熱収縮チューブ（気密シール）

用途・適合性
紙絶縁の3心ケーブル（ベルトタイプまたはシールドタイプ）の地中インライン接続に適合。装甲有り（X）／無し（Z）のバリエーションあり。配電網での修理、接続、交換作業に推奨。

規格
CENELEC HD 629.2 S2、CEI 20-62/2に準拠。

技術仕様

• 技術：熱収縮
• 製品種別：ジョイント（接続部材）
• タイプ：インライン
• 適用：地中敷設
• 装甲：X（装甲あり）、Z（装甲なし）
• 電圧定格：7.2 kV、12 kV、17.5 kV、24 kV、36 kV
• 導体数：3心
• 絶縁体：紙
• スクリーン：ベルト（非放射）またはシールド（放射）
