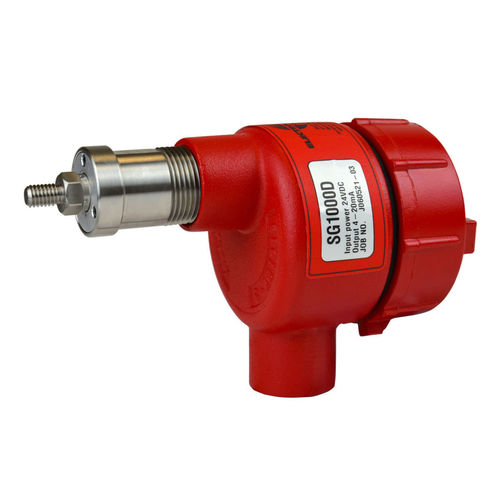

位置表示器 SG1000D

チューブ式DINレール軸

特徴 バルブ位置フィードバック - 0°～359°まで バルブシャフトの回転運動を正確に測定 動力駆動または手動駆動のバルブシャフトで動作 電源喪失時にもバルブ位置を保持 PLCとのインターフェース、またはオプションのPM500プロセスメータをリモート表示ユニットとして使用可能 クラス I、ディビジョン I (C, D) クラス II、ディビジョン I (E, F, G) バルブ位置モニタSG1000Dは、コンパクトな防爆筐体に収納された完全な位置モニタシステムです。SG1000Dは、4～20mA出力を提供するエンコーダベースの位置センサで、時計回りまたは反時計回りの回転運動をするバルブ位置などの回転プロセスを測定するために使用されます。SG1000Dは、全閉から全開までの掃引角度が15度の回転プロセスから、359度の掃引角度を持つ回転プロセスまで対応します。 オプションのPM500プロセスメーターは、リモートディスプレイとして使用でき、SG1000Dに+24 VDC出力電力を供給できます。PM500は4-20mA信号を任意の単位で表示することができ、全閉（0%）から全開（100%）までのパーセンテージ表示も可能で、製品の流量を調整したり、製品を混合する際にゲートやバルブを正確に位置決めすることができます。PM500には、完全にプログラム可能な2つまたは4つのリレーのオプションがあり、4-20 mA信号をPLCにミラーリングするための2チャンネル、16ビット4-20 mAプログラマブル出力オプションもあります。
