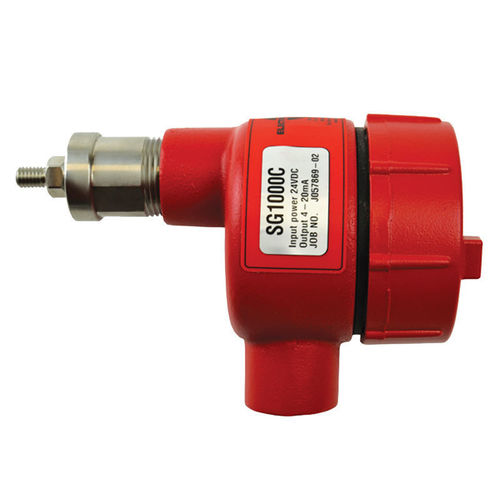

監視用制御装置 SG1000C

特徴 - シャフト位置フィードバック - 0°～359 - 繰り返し1回転の 回転運動 - 動力または手動で駆動するシャフトで動作 - 不揮発性メモリ - 監視されたシャフト位置を保持 停電時にも監視されたシャフト位置を保持 - PLCとのインターフェース、またはオプションのPM500 Process リモートディスプレイユニットとして - クラスI、ディビジョンI (C, D) クラスII、ディビジョンI (E, F, G) SG1000Cは、コンパクトで堅牢な防爆型のNEMA 4Xエンクロージャに収納されています。SG1000Cはエンコーダベースの位置センサで、4～20 mAの出力を提供し、時計回りまたは反時計回りに1回転する回転運動を繰り返すプロセスの測定に使用されます。 SG1000Cは、プログラムされると、エンコーダが回転開始位置（0度）にあるときに4 mAのDC信号を出力し、エンコーダが全回転位置（359度）にあるときに20 mAのDC信号を出力します。エンコーダが任意の位置（0度から359度の間）にあるとき、SG1000Cは4mAと20mAの間に比例した信号を出力します。通常、SG1000Cは回転式穀物分配器のシュート位置を検出するために使用され、エンドユーザーはシャフト位置を非常に正確に監視できるため、正確なプロセス制御が可能になります。 オプションのPM500プロセスメータは、リモートディスプレイとして使用でき、SG1000Cに+24 VDC出力電力を供給できます。PM500は4-20mA信号を任意の単位で表示することができ、全閉(0%)から全開(100%)までのパーセント表示も可能です。
