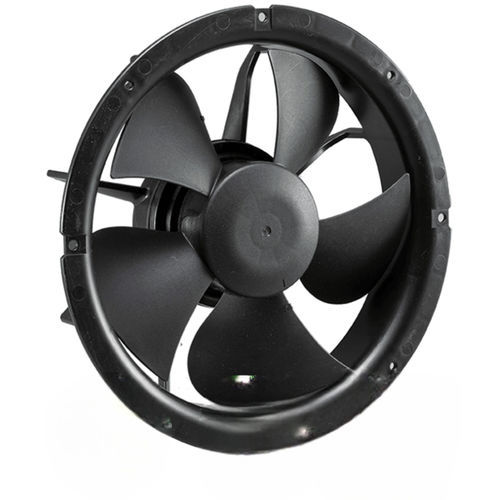

ATEXファン EC series

軸方向空気循環用ECモーター

概要
回転羽根式のチューブ軸流ファン。複数のサイズと構成で提供されます。EC 電子モーターと ATEX 認証により、該当する場合は危険なガス雰囲気での使用が可能です。

ATEX 証明書 発行基準 :
EN IEC 60079-0 : 2018
EN IEC 60079-7 : 2015/A1:2018
EN IEC 60079-0 : 2017 Edition: 7.0
EN IEC 60079-7 : 2017 Edition: 5.1
Ex II 3G Ex ec IIC Gc.

仕様

• EC6025 | 60 x 60 x 25 / 2.36 x 2.36 x 1.00 | 最大風量 0.55 m3/min / 19.4 CFM | 電子保護; ユニバーサル電圧
• EC8025 | 80 x 80 x 25 / 3.15 x 3.15 x 1.00 | 最大風量 0.9 m3/min / 31 CFM | 電子保護; ユニバーサル電圧
• EC9225 | 92 x 92 x 25 / 3.62 x 3.62 x 1.00 | 最大風量 1.1 m3/min / 39 CFM | 電子保護; ユニバーサル電圧
• EC9238 | 92 x 92 x 38 / 3.62 x 3.62 x 1.50 | 最大風量 1.4 m3/min / 50 CFM | 電子保護; ユニバーサル電圧
• EC1238 | 120 x 120 x 38 / 4.70 x 4.70 x 1.50 | 最大風量 3.0 m3/min / 106 CFM | 電子保護; ユニバーサル電圧
• EC1551 | 172 x 150 x 51 / 6.70 x 5.90 x 2.00 | 最大風量 6.2 m3/min / 220 CFM | 電子保護; ユニバーサル電圧
• EC2578 | Ø250 x 78.5 / Ø9.84 x 3.1 | 最大風量 14 m3/min / 495 CFM | 電子保護
• EC2578M | Ø250 x 78.5 / Ø9.84 x 3.1 | 最大風量 13 m3/min / 460 CFM | 電子保護; 金属羽根
• EC2589 | Ø254 × 89 / Ø10 x 3.5 | 最大風量 25.7 m3/min / 910 CFM | 電子保護

• データは予告なく変更される場合があります。
• 性能は±10%の許容差があります。

技術仕様

• 製品ファミリー: EC ATEX Tube Axial Fans
• ATEX 認証: Ex II 3G Ex ec IIC Gc
• 参照規格: EN IEC 60079-0 (2018および2017版), EN IEC 60079-7 (2015/A1:2018および2017版)
• 提供モデルと主要寸法/性能: EC6025 (60×60×25 mm, 0.55 m3/min / 19.4 CFM), EC8025 (80×80×25 mm, 0.9 m3/min / 31 CFM), EC9225 (92×92×25 mm, 1.1 m3/min / 39 CFM), EC9238 (92×92×38 mm, 1.4 m3/min / 50 CFM), EC1238 (120×120×38 mm, 3.0 m3/min / 106 CFM), EC1551 (172×150×51 mm, 6.2 m3/min / 220 CFM), EC2578 / EC2578M (Ø250×78.5 mm, 13–14 m3/min / 460–495 CFM), EC2589 (Ø254×89 mm, 25.7 m3/min / 910 CFM)
• 保護 / 特長: 電子保護; ほとんどのモデルでユニバーサル電圧; EC2578M は金属羽根オプションあり
• 性能許容差: ±10%
