大流量ファン EC series

静音ダクト遠心

製品概要

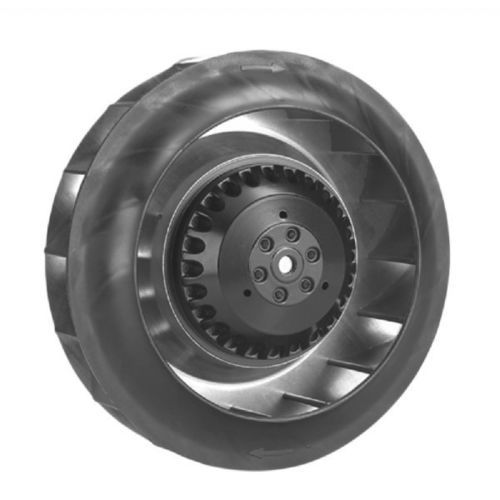

高風量、高静圧、設置スペースが限られるエンジニアリング用途向けに設計されたコンパクトなEC遠心ファンです。省エネ型AC‑DC ECモーターを内蔵し、電子的保護を備えます。後方曲線インペラにより、ダクト設置やパッケージ機器で効率的な性能を発揮します。

仕様

• EC404204 — 寸法：404 x 204.7 mm (15.9 x 8.0 in) — 最大風量：59.5 m³/min (2,100 CFM) — 電子的保護；後方曲線インペラ
• EC355206 — 寸法：355 x 206 mm (13.9 x 8.1 in) — 最大風量：58.9 m³/min (2,080 CFM) — 電子的保護；後方曲線インペラ
• EC316198 — 寸法：316 x 198 mm (12.4 x 7.8 in) — 最大風量：53.8 m³/min (1,900 CFM) — 電子的保護；後方曲線インペラ
• EC281201 — 寸法：281.0 x 201.5 mm (11 x 7.9 in) — 最大風量：45.3 m³/min (1,600 CFM) — 電子的保護；後方曲線インペラ
• EC281154 — 寸法：281 x 154.5 mm (11 x 6.0 in) — 最大風量：31.1 m³/min (1,100 CFM) — 電子的保護；後方曲線インペラ
• EC250131 — 寸法：250 x 131 mm (9.8 x 5.15 in) — 最大風量：18.7 m³/min (660 CFM) — 電子的保護；後方曲線インペラ
• EC225131 — 寸法：225 x 131 mm (8.8 x 5.15 in) — 最大風量：20.1 m³/min (710 CFM) — 電子的保護；後方曲線インペラ
• EC225125 — 寸法：225 x 125 mm (8.8 x 4.92 in) — 最大風量：16.7 m³/min (590 CFM) — 電子的保護；後方曲線インペラ
• EC220107 — 寸法：220 x 107 mm (8.6 x 4.2 in) — 最大風量：18.7 m³/min (660 CFM) — 電子的保護；後方曲線インペラ
• EC22097 — 寸法：220 x 97 mm (8.6 x 3.8 in) — 最大風量：9.6 m³/min (340 CFM) — 電子的保護；後方曲線インペラ
• EC19095 — 寸法：190 x 95 mm (7.48 x 3.74 in) — 最大風量：10.2 m³/min (360 CFM) — 電子的保護；後方曲線インペラ
• EC17596 MK.II — 寸法：175 x 96.5 mm (6.8 x 3.79 in) — 最大風量：10.2 m³/min (360 CFM) — 電子的保護；後方曲線インペラ
• EC17596 — 寸法：175 x 96.5 mm (6.8 x 3.79 in) — 最大風量：9.9 m³/min (350 CFM) — 電子的保護；後方曲線インペラ
• EC133110 MK.II — 寸法：133 x 110 mm (5.2 x 4.3 in) — 最大風量：7.36 m³/min (260 CFM) — 電子的保護；後方曲線インペラ
• EC133110 — 寸法：133 x 110 mm (5.2 x 4.3 in) — 最大風量：5.09 m³/min (180 CFM) — 電子的保護；後方曲線インペラ

注意事項

• データは予告なく変更される場合があります。
• 性能値は±10％の許容範囲があります。
• ULおよびCUL認証は準備中です。

特長 / 技術仕様

• 高い信頼性、高風量、高静圧を必要とするエンジニアリング用空気搬送アプリケーション向けに設計。
• 省エネ型AC‑DC ECモーターにより効率と制御性を向上。
• 標準的な後方曲線タイプのEC遠心ファン構成。
• 電子的に保護されたモーター。
• 後方曲線インペラにより効率的な圧力生成と低騒音運転を実現。
• 多様なモデルサイズをラインナップ（仕様ブロック参照）。
• データは±10％の許容範囲内；製造者は仕様を変更する権利を保有します。
• ULおよびCUL認証は準備中です。
