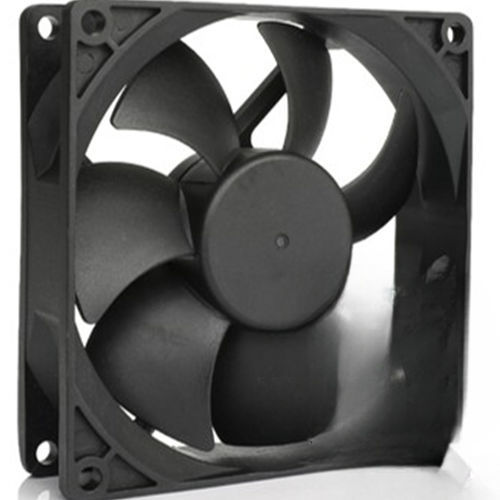

ATEXファン SD series

軸方向防爆DC

概要
危険場所向けの防爆（ATEX）直流（DC）軸流ファンのシリーズです。本シリーズは複数のモデルとサイズを備え、ATEX認証を取得しています。各モデルは型番、機械寸法、最大風量データが提供され、すべて電子的保護が施されています。

ATEX証明書 発行基準 :
UL60079-0, Edition 7, 発行日 2019-03-23, 改訂日 2024-07-19
UL60079-7, 5th Ed, 発行日 2017-02-24, 改訂日 2021-06-03
CSA C22.2 No.60079-0 Edition 4, 発行 2019-02-01
CSA C22.2 No.60079-7 Edition 2, AMD 1, 発行日 2016-10, 改訂日 2018-09

クラス
Class 1, Zone 2, AEx ec IIc Gc

仕様（モデルと主なデータ）

• SD25489AP (Ex68) | Ø 254 x 89 mm / 10 x 3.5 in | 最大風量 31.14 ~ 9.91 m³/min / 1,100 ~ 350 CFM | 電子的保護
• SD17551SRAP (Ex67) | Ø 172 x 51 mm / 6.7 x 2 in | 最大風量 16.99 ~ 14.72 m³/min / 600 ~ 520 CFM | 電子的保護
• SD17551RAP (Ex67)(MS) | Ø 172 x 51 mm / 6.7 x 2 in | 最大風量 17.27 ~ 4.30 m³/min / 610 ~ 152 CFM | 電子的保護
• SD17551SAP (Ex67)(MS) | 172 x 152 x 51.6 mm / 6.7 x 2 in | 最大風量 17.27 ~ 5.29 m³/min / 610 ~ 187 CFM | 電子的保護
• SD17251SAP (Ex67) | 172 x 152 x 51.6 mm / 6.7 x 2 in | 最大風量 12.34 ~ 9.34 m³/min / 436 ~ 330 CFM | 電子的保護
• SD1238SAP (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大風量 8.49 ~ 4.95 m³/min / 300 ~ 175 CFM | 電子的保護
• SD1238SPT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大風量 7.07 ~ 5.94 m³/min / 250 ~ 210 CFM | 電子的保護
• SD1238SPT (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大風量 8.07 ~ 6.08 m³/min / 285 ~ 215 CFM | 電子的保護
• SD1238PT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大風量 5.09 ~ 1.92 m³/min / 180 ~ 68 CFM | 電子的保護
• SD1225SPT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大風量 5.66 ~ 4.53 m³/min / 200 ~ 160 CFM | 電子的保護
• SD1225SPT (Ex67) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大風量 4.95 ~ 3.02 m³/min / 175 ~ 107 CFM | 電子的保護
• SD1225PT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大風量 3.39 ~ 1.75 m³/min / 120 ~ 62 CFM | 電子的保護
• SD9238SPT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | 最大風量 5.23 ~ 3.68 m³/min / 185 ~ 130 CFM | 電子的保護
• SD9238PT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | 最大風量 4.75 ~ 2.20 m³/min / 168 ~ 78 CFM | 電子的保護
• SD9225SPT (Ex67) | 92 x 92 x 25.4 mm / 3.6 x 1 in | 最大風量 3.17 ~ 1.61 m³/min / 112 ~ 57 CFM | 電子的保護
• SD9225PT (Ex67) | 92 x 92 x 25 mm / 3.6 x 1 in | 最大風量 1.86 ~ 0.70 m³/min / 66 ~ 25 CFM | 電子的保護
• SD8038SPT | 80 x 80 x 38 mm / 3.1 x 1.5 in | 最大風量 3.79 ~ 1.86 m³/min / 134 ~ 66 CFM | 電子的保護
• SD8038PT (Ex67) | 80 x 80 x 38 mm / 3.1 x 1.5 in | 最大風量 3.73 ~ 1.41 m³/min / 132 ~ 50 CFM | 電子的保護
• SD8025SPT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | 最大風量 2.97 ~ 1.21 m³/min / 105 ~ 43 CFM | 電子的保護
• SD8025PT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | 最大風量 1.81 ~ 0.62 m³/min / 64 ~ 22 CFM | 電子的保護
• SD7025PT (Ex67) | 70 x 70 x 25 mm / 2.75 x 1.0 in | 最大風量 2.12 ~ 0.67 m³/min / 75 ~ 24 CFM | 電子的保護
• SD6038PT (Ex67) | 60 x 60 x 38 mm / 2.36 x 1.5 in | 最大風量 2.54 ~ 1.13 m³/min / 90 ~ 40 CFM | 電子的保護
• SD6025SPT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | 最大風量 1.78 ~ 0.99 m³/min / 63 ~ 35 CFM | 電子的保護
• SD6025PT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | 最大風量 1.27 ~ 0.39 m³/min / 45 ~ 14 CFM | 電子的保護

注意

• データは予告なく変更する場合があります。
• 性能値は10％の許容範囲があります。

技術仕様

• 製品ファミリー：防爆（ATEX）直流ファン — 複数のモデルとサイズ。
• 適合規格：UL60079-0、UL60079-7、CSA C22.2 No.60079-0、CSA C22.2 No.60079-7。
• 認証クラス：Class 1, Zone 2, AEx ec IIc Gc。
• 保護方式：記載モデルは全て電子的に保護。
• 利用可能サイズ：60 x 60 x 25 mm から Ø254 x 89 mm まで。
• 最大風量範囲：約0.39 m³/min〜31.14 m³/min（約14 CFM〜1,100 CFM）モデルにより異なります。
• 代表モデル：SD25489AP、SD17551SRAP、SD17551RAP (MS)、SD17551SAP (MS)、SD17251SAP、SD1238SAP、SD1238SPT (MS)、SD1238SPT、SD1238PT (MS)、SD1225SPT (MS)、SD1225SPT、SD1225PT (MS)、SD9238SPT、SD9238PT、SD9225SPT、SD9225PT、SD8038SPT、SD8038PT、SD8025SPT、SD8025PT、SD7025PT、SD6038PT、SD6025SPT、SD6025PT。
