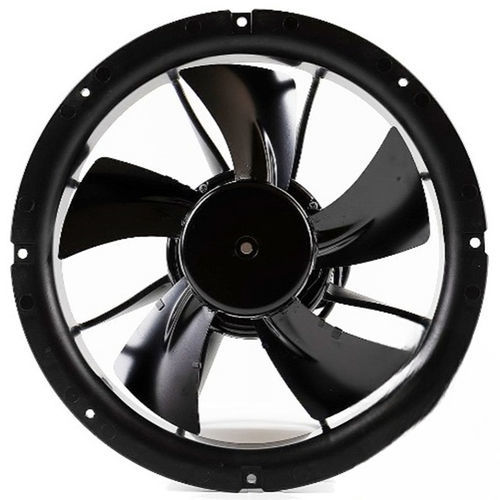

ATEXファン SE series

軸方向防爆冷却

概要
ガス危険区域での換気・冷却用に設計された防爆（防爆等級）EC軸流ファン。制御盤、筐体、一般換気用途に適した複数の軸寸法と風量をカバーし、ATEX 要件に準拠しています。

認証
ATEX証明書：2014/34/EU 指令 - 附属書 III モジュール B に基づき発行。機器表示：Ex II 3G Ex ec IIc T4 Gc。

利用可能なモデルと仕様（表）

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — 最大風量: 32.28 m3/min / 1,140 CFM — 電子的保護。
• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — 最大風量: 23.50 m3/min / 830 CFM — 電子的保護。
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — 最大風量: 6.22 m3/min / 220 CFM — 電子的保護。
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — 最大風量: 3.17 m3/min / 112 CFM — 電子的保護。
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — 最大風量: 2.26 m3/min / 80 CFM — 電子的保護。
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — 最大風量: 2.43 m3/min / 86 CFM — 電子的保護。
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — 最大風量: 1.58 m3/min / 56 CFM — 電子的保護。
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — 最大風量: 1.69 m3/min / 60 CFM — 電子的保護。
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — 最大風量: 1.18 m3/min / 42 CFM — 電子的保護。

• 予告なくデータを変更する権利を留保します。
• 性能データは試験条件により±10%の公差があります。

技術仕様

• 認証: ATEX（2014/34/EU 指令 - 附属書 III モジュール B）。
• 機器表示: Ex II 3G Ex ec IIc T4 Gc。
• 保護形式（記載モデル）: 電子的保護。
• 掲載モデル: SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT。
• 寸法範囲: 80 x 80 x 25 mm 〜 280 x 280 x 90 mm。
• 風量範囲（表の典型値）: 1.18〜32.28 m3/min（約42〜1,140 CFM）。
• 性能公差: 試験条件により±10%。
• 各モデルのデータシート（モデル別PDFデータシートがページに参照）を用意。
