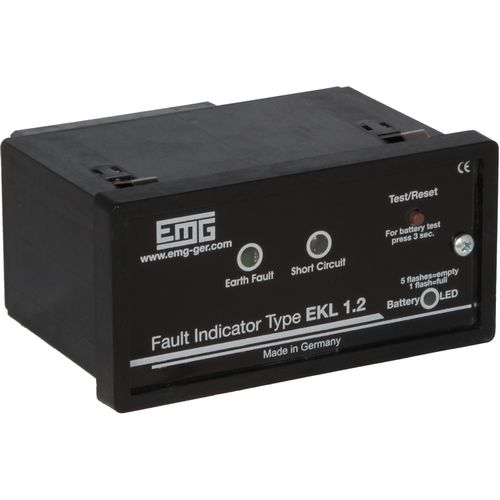

短回路表示器 EKL series

地絡LEDパネル取り付け

地球欠陥および短絡の表示器のタイプEKLは頑丈に埋まっているまたは埋まっている低い抵抗ことができる1つの入れられたおよび開けリングネットワークの放射状ネットワークで使用する。 短絡の徴候は1つか3つのLEDsによって行われる。 地球欠陥は1つのLEDによって示される。 短絡センサーと表示装置間の潜在性自由な関係は繊維光学ケーブルによって行われる。 短絡センサーは選別され、unscreenedケーブルに取付けることができる。 地球欠陥センサーと表示装置間の関係はケーブルによって行われる。 センサーは選別されたケーブルに取付けられなければならない。 すべてのセンサーは分割可能、ケーブルで改装することができる。 表示装置は交換可能なリチウム電池によって動力を与えられる。 また表示装置は補助電源供給に接続することができる。 地球欠陥および短絡の表示器のタイプEKLは地球欠陥および短絡の別の遠隔徴候のための第2リレーによって装備することができる。 地球欠陥および短絡の表示器のタイプEKLはから成っている: -地球欠陥および短絡を表示するための1つの表示装置 -検出のための3台のセンサーのタイプLKはショートする -地球欠陥を検出するための1つのセンサーのタイプSE 地球欠陥および短絡の表示器のタイプEKLは2つの版で利用できる: タイプEKL 1.2: すべての3段階の1つの共通LEDによる短絡の徴候 タイプEKL 3.2: 3段階のそれぞれのための1つのLEDによる短絡の徴候 版は両方とも1つのLEDを地球欠陥の徴候に与える。
