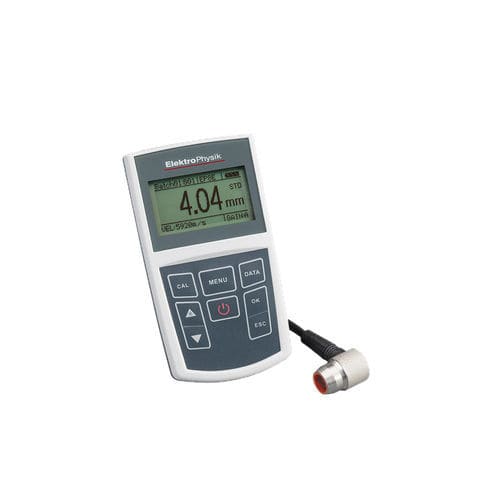

パイプ用厚さ計 MiniTest 400 series

プラスチック製素材金属ガラス

概要
超音波パルスの伝播時間方式に基づく超音波測厚計。2〜10 MHzの周波数を持つ6種類のプローブにより、0.65 mm〜500 mmの測定範囲をカバーします。高温用プローブにより最大350 °Cの材料測定が可能です。

バリアント

• MiniTest 420 – 基本的な測定モードを備えたエントリーモデル。
• MiniTest 430 – 内蔵メモリとUSBインターフェースを備えた機能拡張モデル。
• MiniTest 440 – 塗膜越しの測定やエコー‑エコープローブ対応のハイエンドモデル。
• MiniTest 450 – A/Bスキャン表示によるエコー確認と高度な解析機能を備えたトップモデル。

プローブの自動認識
インテリジェントプローブは機器が自動認識するため、プローブ交換時の手動再校正は不要です。

連続スキャン
連続スキャン（Minimumモード）は、表面を走査しながら薄い箇所を迅速に特定できます。

モデル詳細

• MiniTest 420：StandardおよびMinimumモードを備えた基本モデル。メモリはバリアントによる。
• MiniTest 430：10グループ×最大500値の内蔵メモリ、USB。Differential、Alarm、Scanなどの追加モードを搭載。
• MiniTest 440：内蔵データメモリ（10グループ×最大500値）、USB、5つの測定モード。エコー‑エコープローブ接続に対応。
• MiniTest 450：A/Bスキャン表示によるエコー確認、詳細な解析・文書化オプション、USBおよびデータロギング機能を備え、厳しい検査に対応。

用途

• 金属、プラスチック、ガラス、セラミックなどの硬質材料の非破壊肉厚測定。
• タンク、配管、圧力容器などの中空構造物の厚さ検査。

特長

• 測定範囲：0.65 mm〜500 mm。
• プローブ周波数：2〜10 MHz（6種類のプローブを用意）。
• 高温プローブ：最大350 °Cまで測定可能。
• 分解能：0.01 mm（0〜99.9 mm領域等）。
• スキャン速度：最大10測定/秒。
• 腐食やピッティングによる薄化箇所検出のためのMinimumモード。
• 閾値超過時に光・音で知らせるアラームモード。
• 設定値との差を表示するDifferentialモード。
• 内蔵データロガーとデータ転送機能（430/440/450）。

測定モード

• Standard：現在の測定値を表示します。
• Minimum：測定中に記録された最小値（最薄点）を表示し、曲面や最薄箇所の検出に適しています。
• Differential：目標厚さと実測値の差を表示します。
• Alarm（Limit）：閾値の超過や未達で視覚・音響アラームを作動させます。
• Scan：高温材での迅速な測定に適した高速モード（最大10測定/秒）。

付属品

• MiniTest 420 / 430 / 440 / 450（選択したバリアントに応じて）。
• 5 MHz標準プローブ U5.0（420/430用）；U5.0E（440/450用）。
• 取扱説明書（ドイツ語／英語；その他言語は随時提供）。
• 単3形乾電池 2本（1.5 V、LR06/AA）。
• 保護用ラバーカバー。
• カップリング液 1本（200 ml、耐食性あり）。
• データケーブル（MiniTest 430 / 440 / 450用）。
• データ転送ソフトウェア。
• プラスチックケース。

技術仕様

• 測定範囲：0.65–500 mm（パルス‑エコー）；バリアントによりエコー‑エコー測定あり。
• プローブ周波数：2–10 MHz。
• 高温プローブ：最大350 °C。
• 分解能：0.01 mm（0–99.9 mm）、大レンジ時はモデルにより0.10 mm等。
• 測定速度：最大10測定/秒。
• データメモリ：430/440/450：10グループ×最大500値。
• インターフェース：拡張モデルはUSB対応。
• 電源：単3形乾電池×2、使用条件により駆動時間は異なります。
