壁厚さ計 MiniTest series

パイプ用非鉄金属材料用プラスチック製素材

概要

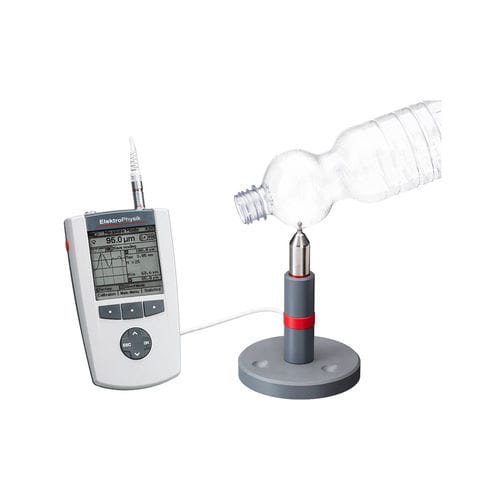

MiniTest 7400 FH / 7200 FH は、非磁性材料や複雑形状の非破壊壁厚測定に用いる磁気静止（magnetostatic）式の測定器です。SIDSP® センサーはデジタル信号処理を内蔵し、測定精度と再現性を向上させ、温度の影響を補償します。センサー先端は硬化タングステンカーバイド（カーバイド）製で、参照鋼球による再現性の高い接触を実現します。

注意

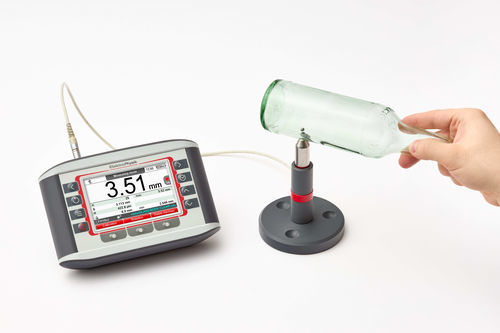

本モデル（MiniTest 7400FH – 7200FH）は生産終了です。後継は MiniTest FH シリーズで、より多様なセンサー、Bluetooth 接続、クイックゼロキャリブレーション、大型表示を備えます。

用途

• 非磁性材料の非破壊壁厚測定（樹脂、ガラス、セラミック、非鉄金属等）
• 複雑形状の中空体や容器（ボトル、アルミ缶、プラスチック・ガラス容器）
• 熱成形部品（カップ、缶、ボウル）
• プラスチック成形品、繊維強化複合材料、非鉄金属部品の自動車、航空機、医療分野での検査

特長

• プローブと参照球により最大 24 mm 程度の壁厚測定が可能（条件に依存）
• SIDSP® センサーによるデジタル信号処理で高精度・高再現性を実現
• 高分解能：0.1 µm（FH4）、0.2 µm（FH10）
• 記録速度は最大 20 読み取り/秒（選択可能）
• 耐摩耗性の高い硬化先端センサー
• 最大 240,000 測定値の記録と統計解析（MiniTest 7200 FH は 100,000）
• 最小値・最大値表示、コンテキストヘルプ付きメニュー操作
• インターフェース：RS232 TTL、IrDA 1.0

付属品 - 本体（基本構成）

• 装置 MiniTest 7200FH または 7400FH
• データ転送ソフトウェア MSoft 7 Professional Edition
• 取扱説明書（CD‑ROM、DE/EN/FR/ES/PT/IT）および簡易マニュアル
• 単3形相当の 4 本（AA、LR06）電池
• プラスチック製キャリングケース
• 位置決め機構とキャリングストラップ付き保護ラバーケース
• 磁性ドライバー 1 本

付属品 - プローブ FH 4

• プローブ FH 4
• 精密基準 3 個（約 0.25 mm、1 mm、3 mm）
• FH 4 用スプリング式測定スタンド
• 鋼球パック：Ø 1.5 mm ×100 個
• 鋼球パック：Ø 2.5 mm ×100 個
• 鋼球パック：Ø 4.0 mm ×50 個
• 1.5 mm、2.5 mm、4.0 mm 各鋼球用ゼロキャリブレーション基準
• FH 4 M 追加：精密基準（約 8 mm）、磁性球パック Ø1.5 mm ×20、Ø3.0 mm ×20、3 mm 用ゼロ基準

付属品 - プローブ FH 10

• プローブ FH 10
• 精密基準 3 個（約 1 mm、3 mm、8 mm）
• FH 10 用スプリング式測定スタンド
• 鋼球パック：Ø 2.5 mm ×100 個
• 鋼球パック：Ø 4.0 mm ×50 個
• 鋼球パック：Ø 6.0 mm ×25 個
• 鋼球パック：Ø 9.0 mm ×10 個
• 2.5 mm、4 mm、6 mm、9 mm 各鋼球用ゼロキャリブレーション基準
• FH 10 M 追加：精密基準（約 18 mm）、磁性球パック Ø4 mm ×20、Ø6 mm ×20

技術データ
測定範囲（例）：FH4 プローブは参照球により最大 0–6.0 mm、FH10 プローブは参照球により最大 0–24.0 mm。測定不確かさはプローブと範囲に依存（例：FH4 0–2.0 mm ±(3 µm + 1% 読値)、FH10 最大 24.0 mm ±(60 µm + 2% 読値)）。
低域分解能：0.1 µm（FH4）；0.2 µm（FH10）。再現性：±(1 µm + 0.5% 読値) より良好。測定原理：磁気静止（magnetostatic）。記録速度：1、2、5、10、20 読み取り/秒。データメモリ：240,000 値（MiniTest 7200 FH は 100,000）。校正：工場、ゼロ、ゼロ＋最大 4 点。単位：µm、mm、mils、inch。統計表示：数値、トレンド、ヒストグラム（MiniTest 7400 FH のみ）。使用温度：-10 °C ～ +60 °C（保管 -20 °C ～ +80 °C）。外形/質量：153 x 89 x 32 mm / 310 g（電池含む）。電源：AA 4 本（LR06）またはオプション電源ユニット 90–240 V~/48–62 Hz。

特性 / 仕様

• モデル：MiniTest 7400 FH（MiniTest 7200 FH もあり）
• 測定原理：磁気静止（SIDSP® センサー）
• 測定範囲：プローブと参照球により最大 24.0 mm
• 分解能：0.1 µm（FH4）まで
• 再現性：±(1 µm + 0.5% 読値) より良好
• データメモリ：240,000 値（7200 FH は 100,000）
• 記録速度：最大 20 読み取り/秒
• インターフェース：RS232 TTL、IrDA 1.0
• 使用温度：-10 °C ～ +60 °C
• 電源：AA 4 本またはオプション電源
