標準演習
-ベルMS-1: 平面図.
-BEL-MS-2:上面と側面図。
-BEL-MS-3:上面と両側ビュー。
カラーインデックス:
-C8: エポキシ樹脂コーティングを施した真鍮 RAL 9006 グレー色。
-C9:エポキシ樹脂コーティングRAL 9005黒色の真鍮。
ブルの目のレベルとスクリューオンレベルの技術データ(780ページ)を参照してください。
FLUIDハウジング
透明ポリアミドベースのテクノポリマー。
コントラストFLUID
G:透明緑色。
単方向スクリューオンレベル
#6の感性:
水平面に対して6角度分の体の傾斜に対して2mmのバブルの動き。
#50:
水平面に対して50角分の体の傾斜のために2mmの気泡の動き。
下断熱性
ヘミハイドレート石膏。
特長とアプリケーション

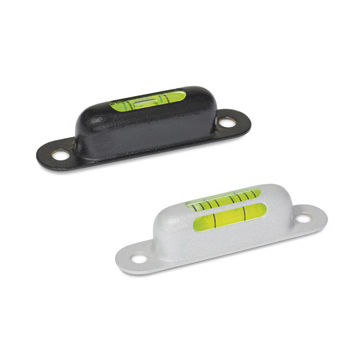

BEL-MSスクリューオンレベルは、
治具、機械、機器、機器の水平位置を制御するために使用されます。
これらは、
レベルの軸に沿った一方向の傾斜角度を示します。
基準平面に対する位置合わせは、
通芯記号がマーキングラインの中央に位置合わせされるときに到達します。
双方向アライメントを得るには、
90度の調整ネジで2つのねじ込みレベルを使用する必要があります。
スペースの不足のためにレバーの回転角度が制限されている場合に特に適しています。
---
