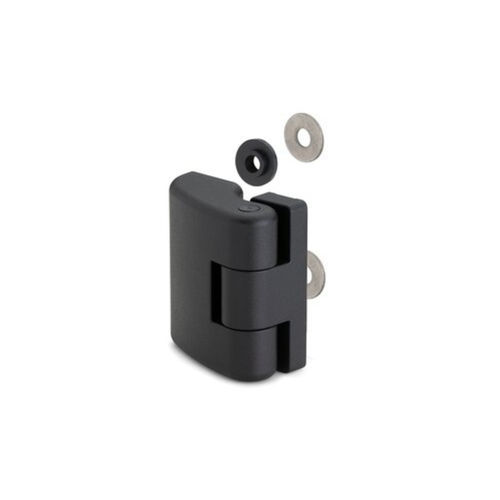

フラット蝶番 CFDX-G-C-B

テクノポリマー製ネジ留め組み込み式

説明
CFDX‑G、狭枠用ヒンジ。ガラスやパネルへの取付け用に設計され、筐体はガラス繊維強化SUPERテクノポリマー（PA）、黒マット仕上げ。面付け（C）および落とし込まない（R）仕様があり、固定方法はB（ナット）、p（雄ねじ）、SH（皿ねじ用貫通穴）を選択可能。

主な仕様

• 本体材質：ガラス繊維強化ポリアミド（PA）SUPERテクノポリマー、黒、マット。
• 回転ピン：ガラス繊維強化PA SUPERテクノポリマー。
• 段付ワッシャー：NBRゴム、70 Shore A（付属）。原料はFDA CFR.21およびEU 10/2011準拠。
• 平ワッシャー：A4 UNI 6593‑MT ステンレス（付属）。
• 特定仕様の最大扉厚：5 mm（Rバージョン）。

標準仕様（型式）

• CFDX‑G‑C‑B：狭側（枠）にねじ孔付きステンレスナット、広側（扉）に真鍮ブッシュ（盲ねじ孔）。
• CFDX‑G‑C‑p：狭側（枠）にステンレスの雄ねじ、広側（扉）に真鍮ブッシュ（盲ねじ孔）。
• CFDX‑G‑C‑SH：狭側（枠）に皿ねじ用貫通孔、広側（扉）に真鍮ブッシュ（盲ねじ孔）。SHは組立て分解状態で供給。

特長と用途
CFDX‑Gは意匠登録のヒンジで、幅の異なる二つの体（ワイド側とナロー側）で構成され、狭枠構造に適応します。取付形態は不正な操作を抑制します。ガラスやパネルの扉で耐食性、軽量性、絶縁性が求められる用途に適します。

回転角（目安）
最大約195°（範囲 −5°〜＋190°、0°は両連結面が同一平面時）。この限度を超えないでください。機械的性能が損なわれる恐れがあります。

取付け注意

• ガラス/パネル取付け：ガラスまたはパネルに孔 Ø 10.5 ±0.2 mm を開けてください（最小厚さ 4 mm）。
• ヒンジを配置し、該当部品（d1）を孔に中心合わせします。
• 反対側に段付ワッシャーおよび平ワッシャーを挿入し、ねじで固定してください（ねじは含まれません）。

耐力試験（抜粋値）
(列は " | " で区切り、行は
で区切ります)
試験項目 — 軸方向応力 Ea [N] | 破断荷重 Ra [N] | 径方向応力 Er [N] | 破断荷重 Rr [N] | 90°応力 E90 [N] | 破断荷重 R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

使用方法（組立手順）
SH版：狭側を枠に、広側を扉に取付け、径の拡大がない側から回転ピンを差し込み本体に嵌合させます。

バリエーション / 取扱商品
CFDX‑G 製品群（例）：C.40‑B‑M5、C.40‑p‑M5x14.5、C.50‑B‑M6、C.60‑B‑M6 および対応する R, SH 版。各バリエーションは寸法（L, B, f, d 等）と固定方法（ナット、プランジャー、皿穴）を定義します。

注意事項
段付ワッシャー（NBR）および平ワッシャー（A4 ステンレス）は供給品に含まれます。SHは組立て分解状態で供給されます。指定の角度および荷重限度を超えないでください。

特性 / 技術仕様

• シリーズ / 型式：CFDX‑G
• 本体材質：ガラス繊維強化PA（SUPERテクノポリマー）、黒、マット
• 回転ピン：ガラス繊維強化PA
• シール / ワッシャー：NBR 70 Shore A（FDA/EU 10/2011 準拠）
• 平ワッシャー：A4 UNI 6593‑MT ステンレス（付属）
• 標準取付け：扉と枠の同一平面取付け（CFDX‑G‑C‑...）
• 代替取付け：非同一平面バージョン（CFDX‑G‑R‑...）
• 固定オプション：ねじ付きナット、ねじ立、皿穴（B, p, SH）
• 最大回転角：約195°
• 試験済み機械荷重：軸方向、径方向および90°応力の値が型式毎に提供されます
• 用途例：ガラスまたはパネルへの取付け（孔 Ø 10.5 ±0.2 mm、最小厚 4 mm）
