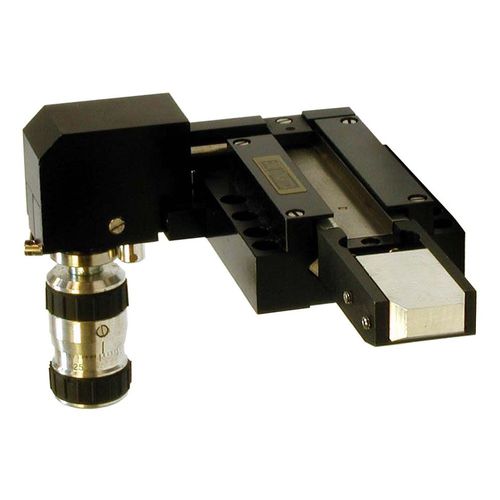

ティルティング反転装置 MDE884LH

- θxファイバーアレイ / 結晶マニピュレーター - X軸上で正確に回転 - 中心高さ18mmを維持 - 右手用と左手用をご用意 θxリボンケーブル/水晶振動子用マニピュレーター（ロングリーチ）。独自のロール機構により、X軸に対して正確に回転し、中心高さ18mmを維持します。右手用と左手用があります。θyとθzの調整も可能。 フロントブロックは、エリオット・サイエンティフィック社（またはお客様）により加工され、ファイバーリボン上にシリコンV溝ブロックが配置されます。また、下の写真のように、デバイスホルダに置き換えることもできます。 ユニークなメカニカルロールデザインは、リニアアジャスターの移動をロールの動きから切り離し、回転中の半径方向のオフセットを最小限に抑えます。これにより、角度運動がX軸に対して正確に行われ、半径方向のオフセットが生じません。動きの正確さにより、ロール角度の精度が非常に高くなります。 仕様 構成 - 左ハンドル センターハイト - 18 mm θx回転 - 粗い範囲 - ± 4° - 微調整範囲 - ± 10弧分 θx 分解能 - 粗調整 - 8 arc 秒
