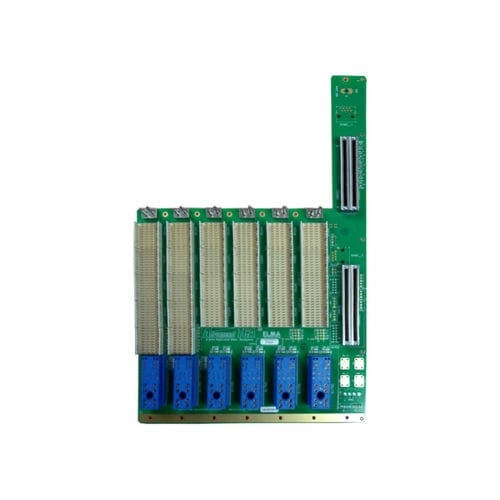

AdvancedTCAバックプレーン 109ATCA506-1003R

06-10ヶ所

5U 6スロットATCAバックプレーンは、40Gbps（4 x 10Gポート）のデータレートを満たすように設計された、バスドIPMB付きデュアルデュアルスタートです。エルマ・バストロニックのATCAバックプレーンは、パフォーマンスを最適化するために、当社のシグナル・インテグリティ・ラボでシミュレーションされ、特性評価されています。 製品の特徴 最大400W/スロット 48VDCを各スロットに分配 40Gbps（4 x 10Gポート）データレートに対応する設計 IEEE 802.3-2012（セクション5 Annex 69B.4）、10GBASE-KR、および40GBASE-KR4の設計原則に準拠 トリプル複製メッシュ・トポロジー Nelco 4000-13EP-SIハイグレードラミネート材料 広範なプリレイアウトおよびポストレイアウト・シミュレーション研究 スタブ反射を最小限に抑えるバックドリル加工 非常に低い挿入損失偏差（ILD） スロット0のデュアル・シェルフ・マネージャー、ラジアルIPMB/I2C実装
