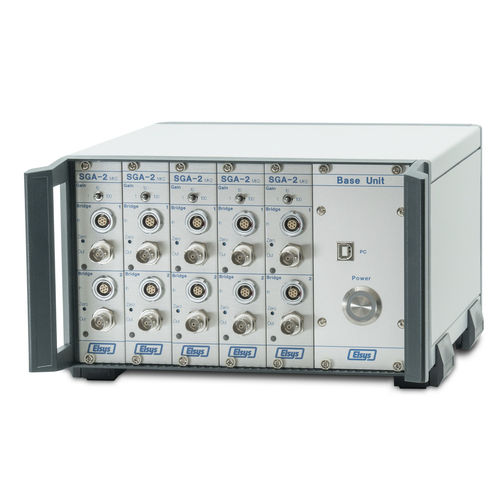

歪利用張力計アンプ SGA-2

信号測定差動

SGA-2ひずみゲージ・ブリッジ・アンプは、高精度な差動高速フロントエンド・アンプです。 ひずみゲージは、フルブリッジ、ハーフブリッジ、または1/4ブリッジ構造の測定ブリッジに接続できます。 アンプの主な特徴の中には、4線式および6線式技術、モジュールごとに2つの独立したチャンネル、低出力ノイズ、増幅x1およびx10を備えた1.5MHz帯域幅、小さな電圧オフセットドリフト、および自動オフセット補償が含まれます。 USB/RS458ソフトウェアインターフェイスは、すべての設定を構成し、出力信号を監視するために使用できます。 視覚的には、堅牢でモジュラー設計が印象的です。 測定ブリッジでのひずみゲージの特別な配置と相互接続により、異なる温度補償を実現できます。 その結果、熱膨張は互いにキャンセルされ、特定の膨張部品を補償または選択することができます。 主な機能 • 内蔵1/2および1/4ブリッジ完成 • モジュールごとに2つの独立したチャネル • ゲインx1、x10、x100 • 4線式および6線式技術 • ゲインx1、x10で1.5MHzの帯域幅 • 低オフセット電圧ドリフト • 低出力ノイズ • 新機能:オートオフセット補償 • 新機能 • 新機能:USBまたはRS485インターフェースを使用して、すべての設定を行い、実際の出力信号を読み戻すことができます。 アプリケーション • 材料特性評価のための 変形試験 • 高速動的材料変形 • ロードセル測定
