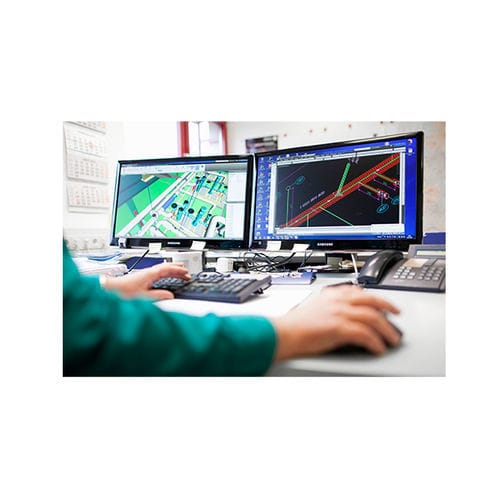

インターフェイスソフトウェア TraceVision®

ビューアSCADAデータベース

TraceVision®は、あらゆる業種の電気ヒートトレースシステムを制御・監視するエルサームのSCADA（監視制御・データ収集）システムです。TraceVisionのヒートトレースコントローラーは、ヒートトレース回路ごとに個別にプログラム・設定することができます。 ヒートトレース回路ごとに個別に設定することができます。 ヒートトレースシステムは、ON/OFF、PIまたはATPC（周囲検知）制御を含む複数の動作モードを提供できる最大72台の温度コントローラー（タイプEL-HTC/22）で構成できます。各コントローラーは、温度設定ポイントやアラームリミット、電流アラームレベル、最大12個の温度プローブからの入力など、主要なパラメーターを個別にプログラムすることができます。 システムの主な構成 BEL-HTC/22：最大72の加熱回路に対応するヒートトレースコントローラ（PLCベース EL-CAN/24DIまたは24DO：24デジタル入出力付きCANバスI/Oモジュール EL-CAN/8AI: CANバスI/Oモジュール、アナログ入力8点付き EL-CAN/8Temp: CANバスI/Oモジュール、RTD (Pt100 または Pt1000)入力8点付き タッチスクリーン付きパネルPC TraceVision® Viewerソフトウェア：サーバーに接続してシステムを操作できるクライアントソフトウェア TraceVision® Manager: ユーザーグループ用のサーバーソフトウェア。特定のプロジェクトに関するすべての情報、ヒートトレースコントローラーとの通信、TraceVision® Viewerとのインターフェイスを保存するデータベースを管理します。ヒートトレースコントローラーからのアラームやデータをデータベースに記録します。
