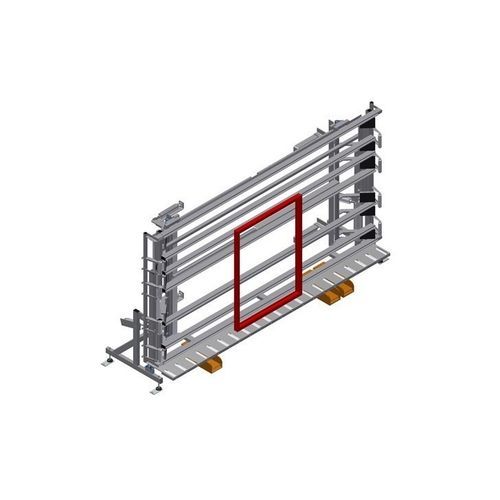

グレーズベンチ VE 4000
お気に入りに追加する
商品比較に追加する
詳細
概要
単品・連続生産でのガラス組み付けおよび最終検査用の制御・ガラス装着ユニット。
主な特長
オプション
オプション・詳細
技術仕様
単品・連続生産でのガラス組み付けおよび最終検査用の制御・ガラス装着ユニット。
主な特長
- 安定した鋼製構造
- 窓、ドア、要素部品の迅速かつ正確な組立
- 平行締め付けバーによる高い精度
- ガラス装着および作動検査用
- 枠と扉の連結（カップリング）
- 無段階の高さ調整
- 2本の空気式折りたたみ・移動可能なプレスバー
- フットスイッチによる簡単操作
- エア供給4口
オプション
- 供給ローラー一式 右側（オプション）
- 供給ローラー一式 左側（オプション）
- 支持ローラー用プロファイルプロテクター（オプション）
- 傾斜調整 0°–8°（オプション）
- KT/KTH/MS/VE用移動ユニット（フランジローラー＋パーキングブレーキ）（オプション）
- 左右 各2.0 m 移動レール（オプション）
- PVCスライドルレール付きリアサポート（オプション）
- 下部ローラーコンベア（支持ローラー L = 200 mm）（オプション）
- フットスイッチ — 全機能フットバルブで操作（オプション）
- プレスバー — プレスバーの同期折りたたみと移動により開閉時間を短縮し、窓の通過を可能にする（オプション）
オプション・詳細
- 供給ローラー一式 右 — ロールコンベアの開始/終了用保護ローラー
- 供給ローラー一式 左 — ロールコンベアの開始/終了用保護ローラー
- 傾斜調整 0°–8° — 空気式傾斜調整
- プロファイルプロテクター — 支持ローラー200 mm用プロテクター（アルミ）。アルミ部材用に保護スリーブで被覆した支持ローラー
- 移動ユニット — KT/KTH/MS/VE用移動装置（フランジローラー＋パーキングブレーキ）
- 移動レール — 左右各2.0 mのレール
- リアサポート — プラスチック滑走ガイド付きリア当て
- 下部ローラーコンベア — 支持ローラー L = 200 mm の下部ローラーコンベア
- フットスイッチ — 全機能をフットバルブで制御
- プレスバー — プレスバーの同期折りたたみ・移動により窓の自由通過を実現
技術仕様
- 長さ: 5440 mm
- 幅: 1180 mm
- 高さ: 2600 mm
- 最大締付幅: 4000 mm
- 最小締付幅: 390 mm
- 高さ調整: 500 mm
- プレスバー高さ: 2300 mm
- プレスバー幅: 200 mm
- 下部ローラーコンベア幅: 200 mm
- 重量: 580 kg
- 耐荷重: 200 kg
- 圧縮空気接続: 7 bar
- 空気消費量: 35 l/min.
