RFアンテナ OFA-GH

ブロードバンド全方向堅牢

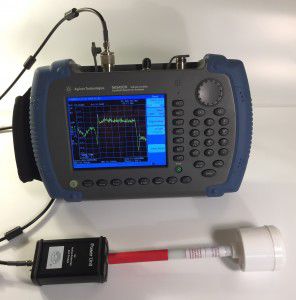

RFスペクトラムモニター用のユニークな広帯域アクティブ電界等方性（球状等方性）アンテナです。あらゆるスペクトラムアナライザに接続でき、アンテナの向きや電界の方向に依存しない周波数特性を有しています。最大電界強度が500 V/mと高く、ダイナミックレンジが広いため、RF規制、安全性、EMC、無線、通信など様々な用途に使用できます。 このアンテナはOFA-Gアンテナの改良型ですが、過負荷限界が約20dB高く、ダイナミックレンジが広いのが特徴です。 Omnifield Antenna®は、アンテナヘッド、ハンドル、パワーユニットの3つのパーツで構成されています。アンテナヘッドとハンドルは1つのモジュールで構成されており、パワーユニットはハンドルから取り外して、付属の頑丈なプラスチックケースに収納できます。通常の使用では、ハンドルをパワーユニットに接続してアンテナヘッドに電源を供給する必要があります。 アンテナヘッドには3本のアンテナが垂直に配置されています。 各アンテナからの信号は合成・増幅され、電磁界の方向に関係なく、電磁界の絶対値に比例した信号が出力されます。 パワーユニットには、充電式バッテリーと、アンテナと出力ケーブルのコネクターが含まれています。このケーブルにあるフェライトビーズは、アンテナとスペクトラムアナライザーを切り離し、スペクトラムアナライザーによる測定電界への影響を低減します。また、このケーブルを使用することで、非金属製のテーブル三脚（システムに付属）やオプションの5フィート三脚（調整可能）にアンテナを自由に設置することができます。
