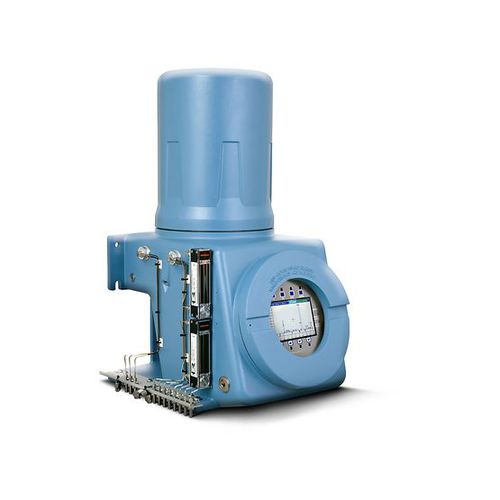

ガスクロマトグラフ Rosemount™ 700XA

プロセス自然ガスFID

最適な信頼性と柔軟性を実現するために設計された Rosemount 700XA プロセス GC は、現場で取り付け可能な防爆設計によるリモートの操作機能を備え、より優れたガス構成分析を行うことができます。これにより、複雑なアナライザシェルタまたは温度制御要件の必要性が軽減されます。Rosemount 700XA は、発熱量の測定、微量汚染物質の監視、製品品質とプロセス制御のいずれにおいても、単一トランスミッタ形式の GC で測定を組み合わせる柔軟性を提供し、設置面積と総所有コストを削減します。 仕様 入力アナログ入力: 6 つの自己電源絶縁出力（4 ～ 20 mA） デジタル入力: 5 つの入力、ユーザ割り当て可能、光学的に絶縁、定格 30V DC @ 0.5 A 出力アナログ出力: 絶縁型自己給電（4～20 mA）x6 デジタル出力: ユーザ割り当て可能な出力 x5、フォーム C および電気機械的絶縁、24V DC 通信プロトコルイーサネット: ポート x2－RJ-45ｘ1、4 線式 10/100 mbpsｘ1 シリアル: 終端ブロック x3、RS-232、RS-422 または RS-485 として設定可能、および RS-232 D-sub（9-ピン）ポート x1、Modbus/PC 接続用 電源標準: 24V DC（21～30 VDC） オプション: 90～264V AC、47～63 Hz 証明書と承認CSA: 米国: クラス I、ゾーン 1、AEx d IIC、筐体タイプ 4。クラス I、ディビジョン 1、グループ B、C、D、IP66 CSA: カナダ: クラス I、ゾーン 1、Ex d IIC、筐体タイプ 4。クラス I、ディビジョン 1、グループ B、C、D、IP66 ATEX / IECEx。Ex II 2G。Ex d IIC Gb T6。（Ta = -20 ～ 60 °C） 機能 業界初のトランスミッタ形式のガスクロマトグラフは、シングルアナライザーソリューションにおいて、天然ガスエネルギーコンテンツ、水素硫化、硫黄の全体のペシエーション、さらにと炭化水素の計算を行います。 耐圧防爆と ATEX/IECEX 安全定格は、クラス 1、ディビジョン 1 の区域においても、エンクロージャなしでフィールド・イン・ストレーションを可能にします。 機器がパージまたはオーブンを必要とせず、従来のパージ済みの GC ユニットより消費電力を削減 安全なリモート操作機能により、監査チェックが可能になり、遠隔地に参加する必要性が軽減されます。 パーセントから微量レベルの成分までの広範なダイナミック測定レンジ マイクロパート探知器（µFPD）とマイクロ炎の電離探知器（µFID）は、パーツ/10 のレベルに応じて感知されます。 熱伝導率検出器（TCD）の感度は小さく、100 万分の 1 のレベルに達します 広い周囲温度で信頼性の高い性能 -20 °C ～ 60 °C / -4 °F ～ 140 °F（アプリケーションに依存） 最新のイーサネットネットワークおよび DCS 通信との完全な適合性 サンプル校正と検証ストリームを含め、最高 2,500 までのクロマトグラムを保存
