ポリアミド製ローレットねじ 16-62 series

プラスチック製熱可塑性樹脂製丸端型 ボール

概要

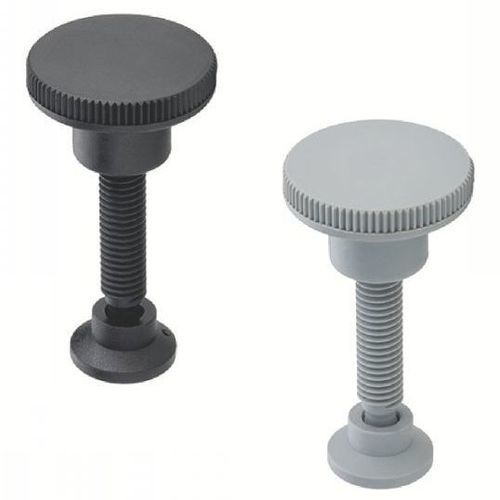

ローレット付肩付きねじ（型番 16-62）。テクノポリマー製で、ボール付きねじ軸を備え、パッドの有無を選択可能です。手締め用ねじ・ナット向けシリーズ（シリーズ16）。

材料

• 本体：ポリアミド（PA）系テクノポリマー、ガラス繊維強化、色は黒（RAL 9005）またはグレー（RAL 7040）。
• パッド：アセタール系テクノポリマー（POM）、黒またはグレー、マット仕上げ、未組立で供給。

使用条件

• 使用温度：0 °C〜+60 °C。
• 寸法は鋼製ローレット肩付きねじ（DIN 464）と同一で、約5倍軽量です。
• 機械的強度に優れ、耐食性および多くの化学薬品に対する耐性があります。
• 屋外での使用に適しています。

発注例
発注例：参照-l1-d5：16-625-6-25-15

出荷可能品番

• 16-625-6-25-15
• 16-625-6-35-15
• 16-625-6-25-18
• 16-625-6-35-18
• 16-625-6-25-21
• 16-625-6-35-21
• 16-625-8-30-18
• 16-625-8-35-18
• 16-625-8-30-21
• 16-625-8-35-21
• 16-625-8-30-25
• 16-625-8-35-25
• 16-625-8-30-32
• 16-625-8-35-32
• 16-625-8-30-40
• 16-625-8-35-40
• 16-626-6-25-15
• 16-626-6-35-15
• 16-626-6-25-18
• 16-626-6-35-18
• 16-626-6-25-21
• 16-626-6-35-21
• 16-626-8-30-18
• 16-626-8-35-18
• 16-626-8-30-21
• 16-626-8-35-21
• 16-626-8-30-25
• 16-626-8-35-25
• 16-626-8-30-32
• 16-626-8-35-32
• 16-626-8-30-40
• 16-626-8-35-40

ドキュメント
データシート / 3Dファイルおよび図面が利用可能（製品ページに寸法図を掲載）。

技術仕様 / 仕様

• 材料：本体は繊維強化PA系テクノポリマー、パッドはPOM（アセタール）。
• 色：黒（RAL 9005）または灰（RAL 7040）。
• 使用温度：0 °C〜+60 °C。
• 寸法互換性：DIN 464 のローレット付きねじと同等。
• 特性：非常に軽量（鋼製の約≈5×軽い）、良好な機械的強度、耐食性および化学薬品耐性、屋外使用に適合。
• ねじオプション：M6、M8。
• 代表的な寸法例：l1 = 25 / 30 / 35 mm；l2 = 5 / 6 mm；l3 = 15 / 18 mm；d2 = 24 / 30 mm；d3 = 12 / 16 mm；d4 = 4.5 / 6.1 mm；d5 = 15 / 18 / 21 / 25 / 32 / 40 mm。
• パッドは未組立で供給。
• 価格：リストされた品番については未公表（NC）。
