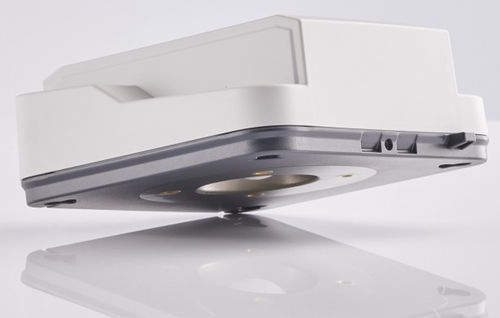

FMCWレーダーレベルセンサ UTR30

固体用液体用デジタル出力

概要
UTR30 レーダーモジュールは、タンクやサイロ、開放水域のレベル測定における連続・非接触の距離／レベル計測を提供します。測定は Time-of-Flight (ToF) 原理に基づき、最大 35 m の測距に対応します。素子単体のセンサ形態から、電気的・プロセス接続を指定したカスタムモジュールまで対応可能です。

特長

• 高精度な ToF 測定
  飛行時間測定による連続・非接触測定で、最大 35 m まで正確に距離を計測します。タンク内の動きや急激な温度変化、厳しい環境条件にも安定して動作します。
• 柔軟なパラメータ設定
  用途に応じてパラメータを設定可能：媒体種（固体/液体）、感度（低/中/高）、空/満判定、ブロック距離など。
• 用途に応じた構成
  筐体設計、電気接続、プロセス接続、通信インターフェースはプロジェクト要件に応じてカスタマイズできます。

技術データ

• 測定距離: 0–35 m
• 精度: ±2 mm（液体）、±10 mm（固体）
• ビーム角: 8°
• 動作温度: -40 °C … 85 °C
• 媒体: DK > 1.9 の固体・液体
• 電源: デジタル 1.8 … 3.3 V（MCU）；アナログ 3.5 … 5.5 V（RF）
• 出力: デジタル UART（8N1 inverted, 230 kBaud）、RS422（M12）
• パラメータ項目:
  • 媒体タイプ（固体/液体）
  • 空/満
  • ブロック距離
  • 感度

技術

• Time-of-Flight（ToF）
• レーダー: FMCW、80 GHz

用途に応じた構成

• 筐体デザイン
• 電気接続（M12、ピンヘッダ等）
• プロセス接続（G1 1/2、MNPT 1/2″）
• 選択可能な通信インターフェース

安全性と適合性

• 無線承認: ETSI EN 302 729 準拠
• モジュールレベルの無線承認（FCC、ISED）あり
• RoHS / REACH 対応

追加情報
製品および設定の詳細については、技術情報（TI）および製品パンフレット（PDF）を参照してください。

技術仕様

• モデル: UTR30
• 測定原理: Time-of-Flight（ToF）
• 周波数/技術: FMCW、80 GHz
• 測定範囲: 0–35 m
• 精度: ±2 mm（液体）/ ±10 mm（固体）
• ビーム角: 8°
• 動作温度: -40 °C … 85 °C
• 供給電圧: デジタル 1.8 … 3.3 V；アナログ 3.5 … 5.5 V
• インターフェース: UART（inverted, 230 kBaud）、RS422（M12）
• 媒体: 固体 & 液体（DK > 1.9）
