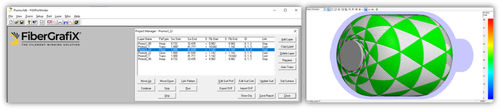

プログラミングソフトウェア FiberGrafiX®

分析インターフェイス可視化

エンジニアリング・テクノロジー株式会社は、フィラメントワインディング業界のエキスパートとして、複合材部品製造のための完全なソリューションをお届けしています。フィラメントワインディングマシンに加え、レトロフィット、自動化、設計・分析サービス、プロトタイピング、自社開発のフィラメントワインディングソフトウェアFiberGrafiX®を提供し、当社のワインダーや市場にある大半のワインダーとシームレスに連動させることができます。 FiberGrafiX®は、コンピュータ制御による巻線のパイオニアが開発した信頼性の高いツールで、世界中の多くの企業で幅広く使用されています。FiberGrafiX®は直感的なユーザーインターフェースと多くの可視化ツールを備えており、反復作業を軽減し、生産段階への迅速な移行を支援します。 FiberGrafiX®は、フィラメントワインディングプロジェクトの作成、整理、修正、分析、最適化のための完全なアプリケーションスイートを提供します。FiberGrafiX®は、3Dグラフィックスを使用してデータを明確に表示し、データとグラフィックカーソルは、グラフィック表示と表形式データをリンクさせます。 パターンを作成するには、部品にレイヤーを巻き付けるのと同じように、ファイバーパスを配置するマンドレルの形状を定義します。 摩擦モデリングにより、ファイバーパスを最適化し、巻線された層の安定した巻線パターンと、層から層へのファイバーパスの移行を作成します。パターンの最適化により、高速巻線でも正確なファイバー配置を実現します。FGXImportオプションにより、軸対称および一部の非対称形状のプログラミングが可能です。有限要素インターフェースにより、有限要素解析（FEA）モデルの作成が容易になります。
