溶接用ブース BLH

吸引

概要

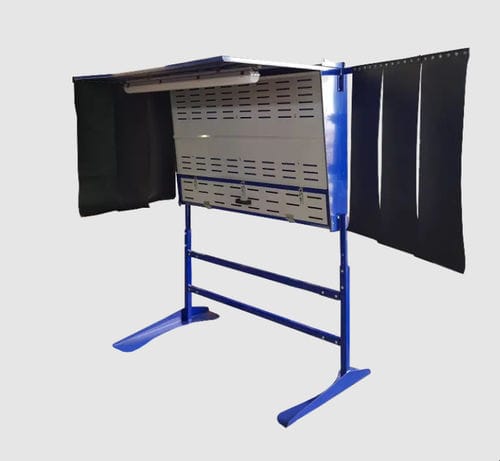

BLH ラミナ型吸引壁は、溶接や発生源のエリアを仕切り、後方からの水平フレーム吸引によりヒュームや粉じんを発生源で捕集して作業空間への拡散を防ぎ、作業者を保護します。

製品概要
BLH シリーズの吸引壁は、溶接ヒュームおよび粉じんの捕集に対する柔軟なソリューションを提供します。既存の作業テーブルに組み込むことができ、大型ワークは床置きでの使用にも対応します。左右のスイベルパネルにより、構造本体より幅のあるワークにも対応し、作業領域全体で均一な吸引を維持します。高さ調整可能なフレーム取付けオプションにより作業性を向上できます。

利点

• 水平ラミナ吸引により溶接ヒュームと粉じんを発生源で効率的に捕集
• 左右スイベルパネルで大型ワークの搭載・作業が容易
• 点検ハッチによりメンテナンスや重い粉じんの回収が可能
• 発生領域を囲い込み、周囲空気への希釈を抑制
• 工場レイアウトや作業台構成に合わせて構成可能

特長（製品カードより）

• モデルファミリ：BLH
• 吸引方式：作業台後部から吸引する水平ラミナスリットノズル
• サイドパネル：幅のあるワークに対応するスイベル/ピボット式
• 保守：点検ハッチによるアクセスと重い粉じんの除去
• 設置：既存テーブルへの組込みまたは大型ワーク用の床置きに対応
• オプション：高さ調整可能な脚部付きフレーム

推奨業種

• 金属加工・成形
• 産業配管・プロセス配管
• 板金加工・溶接
• 製缶・金属加工工場
• 防衛・重工業

サービスと適合性

• 定期点検および保守サービスを提供（年次点検を推奨）
• 各国の吸引・労働安全規制への対応を支援する設計（該当する場合は TRGS 528 等の参照あり）
• 中央吸引システムや換気設備との統合により風量制御が可能

技術仕様

• 主な機能：溶接ヒュームおよび粉じんを捕集し、拡散を防止して作業者を保護
• モデル：BLH
• 吸引タイプ：水平ラミナ抽気（作業台後部のスリットノズル）
• サイドパネル：幅広ワーク対応のスイベル式
• メンテナンス：点検ハッチによる清掃と重粒子除去
• 設置：作業台組込みまたは床置き対応
• 適応性：寸法のカスタマイズおよび高さ調整可能なフレームオプション
