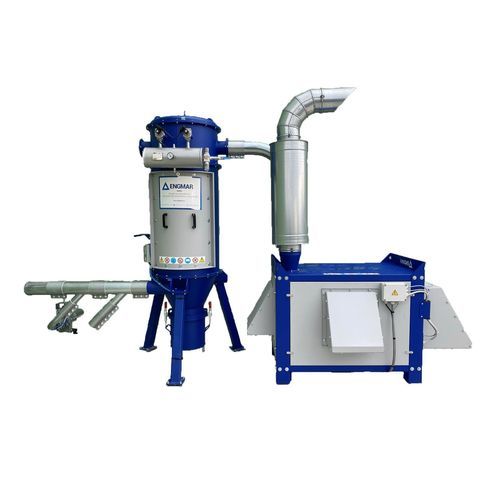

床置き中央吸煙システム CENFLOW

溶接用はんだ付け用正面削り

概要
作業場の占有面積やエネルギー損失を抑えながら、溶接煙中の有害粒子を効率的に集じん・ろ過します。CENFLOWの高真空中央集塵装置は、複数の吸引トーチやラミナノズルを同時運転できます。サイドチャネルブロワを備え、高真空を発生させ、各接続トーチの接触先端から20 mmで要求される最小風速を確保します。

利点

• 保守箇所が一箇所で済む
• 占有面積が小さい
• 設置条件に合わせたカスタム設計が可能
• 稼働中の作業ステーション数に応じた自動回転数制御で運用コストを低減
• CEE補助金の対象となる可能性
• 屋内・屋外いずれの設置にも対応

適合規格

• ISO 14001

ENGMARのアドバイス
ENGMARの高真空ユニットは、発生源での煙や粉じんの管理における参照ソリューションです。従来の作業台吸引に比べ、高真空システムは吸引空気量を10分の1以下に抑えられるため、熱損失を抑制し、外気導入による補正の必要性を低減、エネルギー制御の改善に寄与します。

吸引トーチとの併用を前提に設計されており、法規が優先する「発生源での捕集」を実現して作業者保護を最大化します。

推奨業種

• 金属の機械加工・成形
• 工業配管・HVAC製造
• 金物加工・板金
• 防衛・重工業
• 板金加工・溶接工場

推奨製品

• ERGOFLOW MIG‑MAG 手動トーチ 240（空冷）— 180 A（ガス混合）/ 220 A（CO₂）、稼働率 60%
• ERGOFLOW MIG‑MAG 手動トーチ 420（水冷）— 440 A（ガス混合）/ 500 A（CO₂）、稼働率 100%
• TIGFLOW TIG 手動トーチ T20（水冷）— 250 A DC / 180 A AC、稼働率 100%
• CHD ラミナノズル — 適用可能な場合、吸引トーチの代替として使用可
• EQU22 バランサー — カート上の独立リール用
• TWINAXE 支持アーム — ポスト全体をカバーし位置決めが容易
• KBCN サイクロン掃除機 — 袋不要のモバイルサイクロン掃除機

関連サービス

• 年次定期点検（現行法規に準拠）

仕様 / 技術データ

• 複数の吸引トーチおよび/またはラミナノズルの同時運転
• 高真空を発生させるサイドチャネルブロワ搭載
• 各接続トーチの接触先端から20 mmで要求される吸引風速を確保する設計
• 従来の作業台吸引に比べ >10倍低い吸引空気量を実現する高真空技術
• 工場内の熱損失およびエネルギー消費を低減
• 吸引トーチおよびラミナノズルに対応（適用によりラミナノズルでトーチを代替可能）
• 現地要件に合わせたカスタム設置・設定が可能
