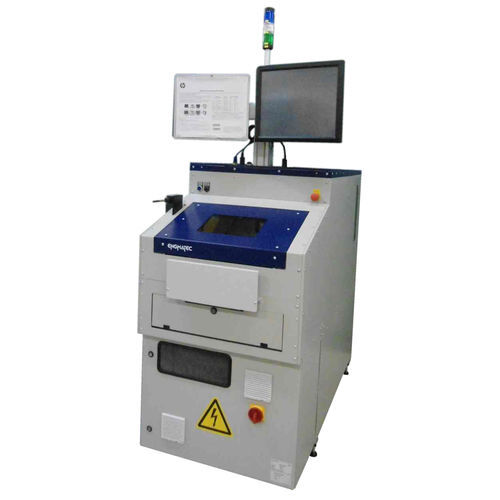

機能的試験機 SCC

手動プリント基板独立型

今回のICT・FKT試験用の開発では、当社の革新的なタンデムシャトルシステムが初めて採用されました。 ICTおよびFKT試験用のスタンドアロン型試験装置 ENGMATECスマートコンタクトセルは、上下に移動するキャリアで動作します。これにより、テストピースの並列供給と取り出しが可能となり、ハンドリング時間を大幅に短縮することができます。 オペレーターは被検査機器を手動でキャリアに載せ、カバーを閉じます。ENGMATECのタンデムシャトルは、キャリアをテストポジションまで自動的に搬送し、接触プラットフォームがテストピースまで移動します。同時に、テスト品を載せた2台目のキャリアが配置位置に戻され、再び載せることができるようになります。テスト結果に問題があった場合は、挿入フラップがロックされ、確認ボタンが押された後にテストピースをアンロードすることができるようになります。 搬送と接触にかかる時間は約3秒です。 非常に高速な治具の交換が可能なため、この試験装置は特に柔軟性に富んでいます。
